大家好，由投稿人水毅来为大家解答给排水验收规范gb50268-2008，给排水验收规范gb50242最新版这个热门资讯。给排水验收规范gb50268-2008，给排水验收规范gb50242最新版很多人还不知道，现在让我们一起来看看吧！

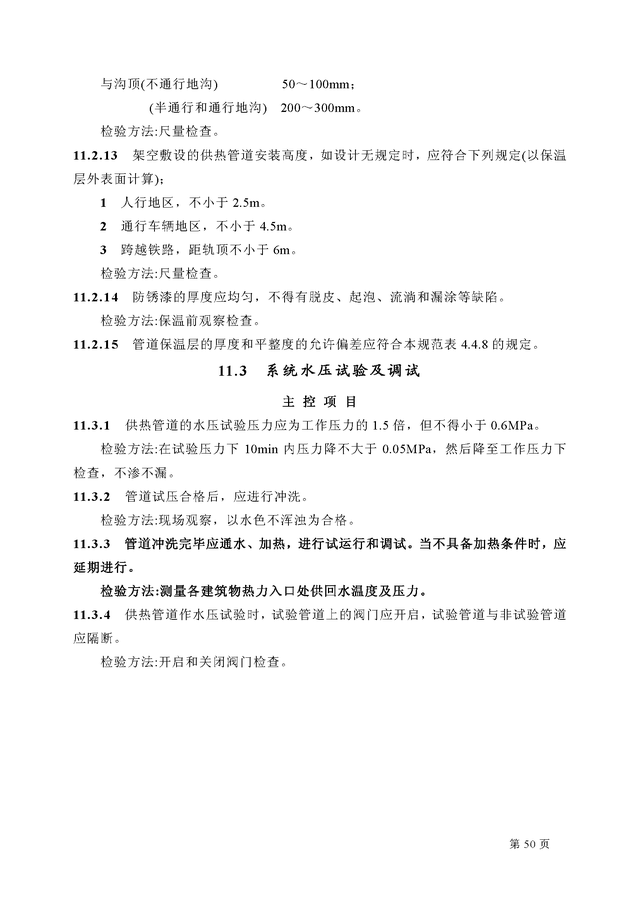

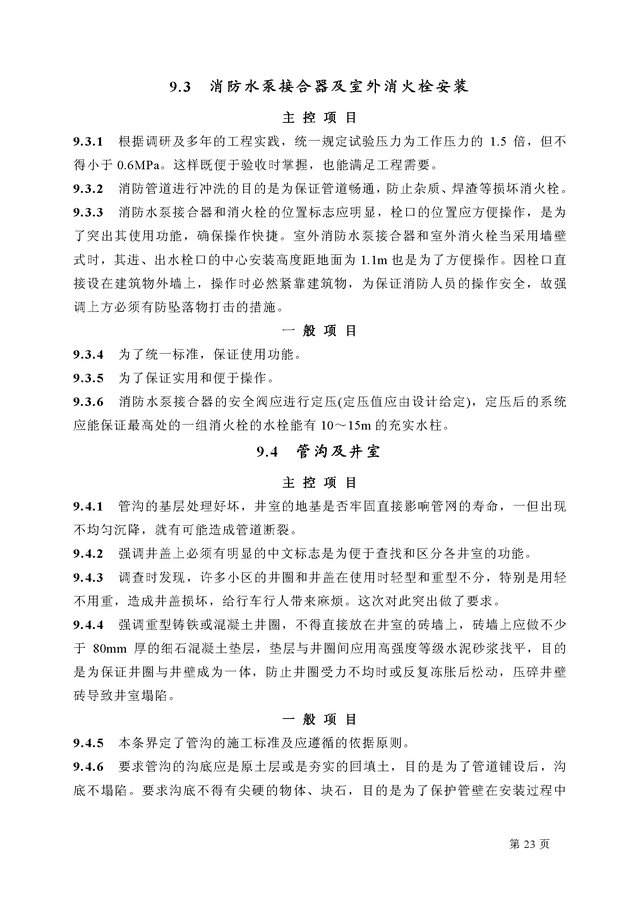

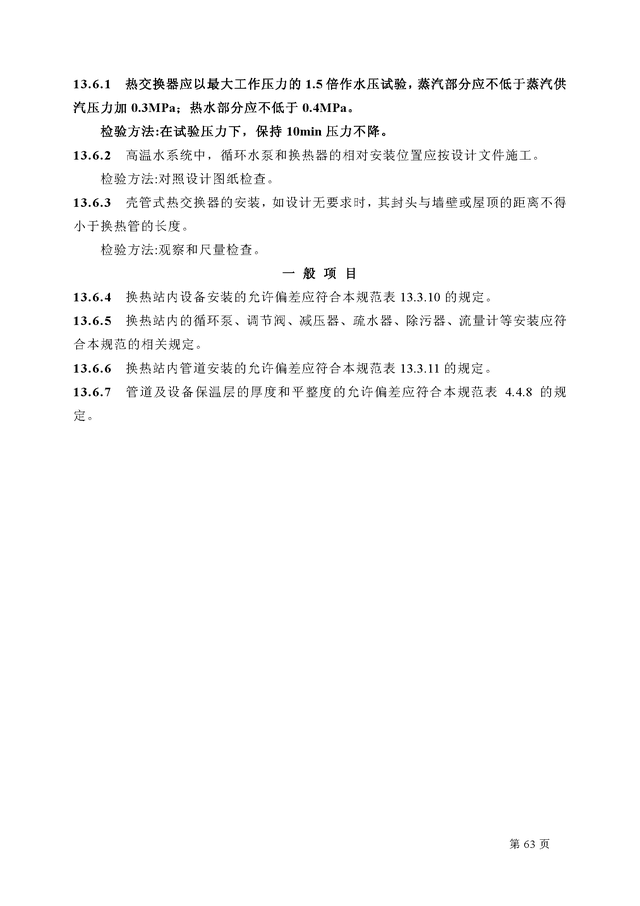

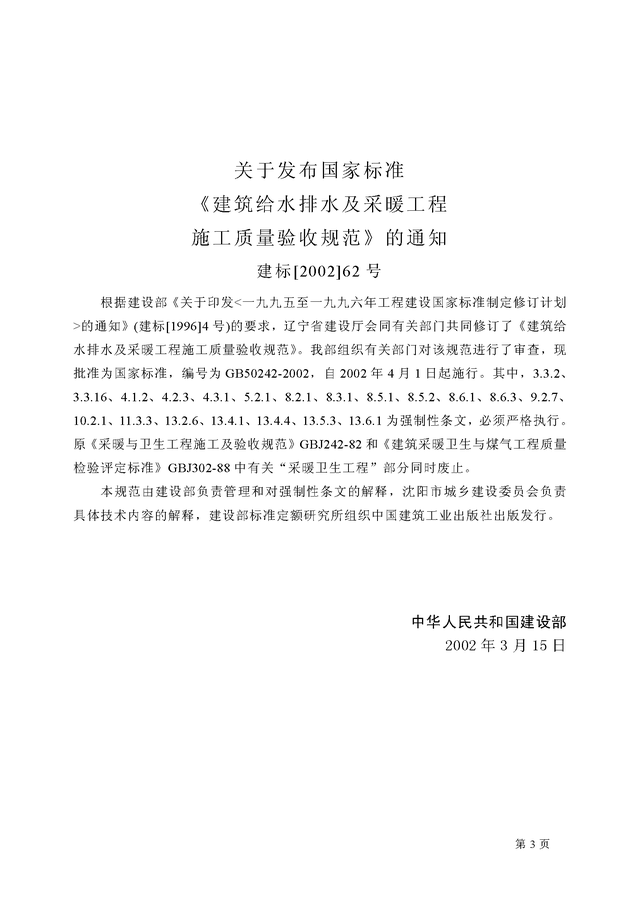

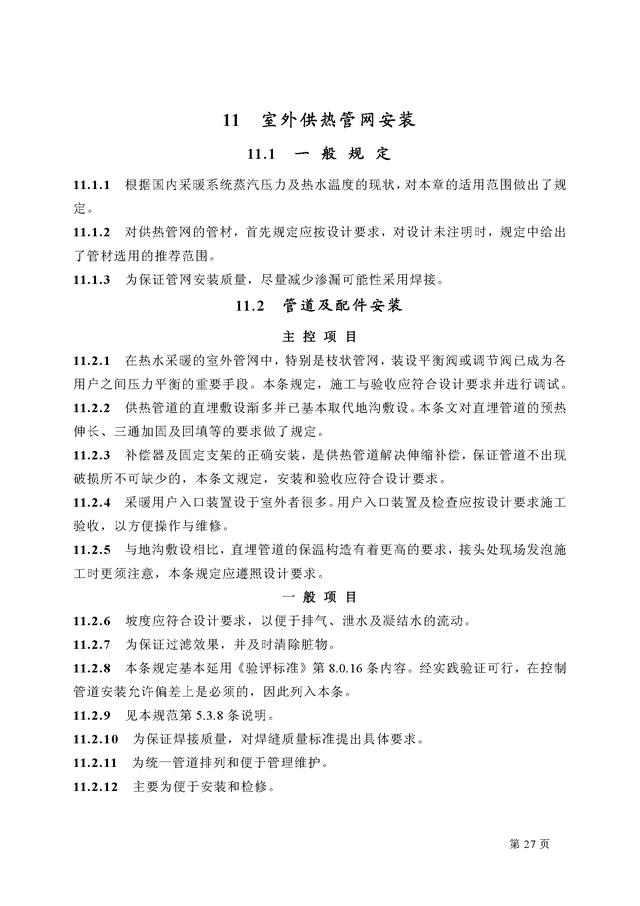

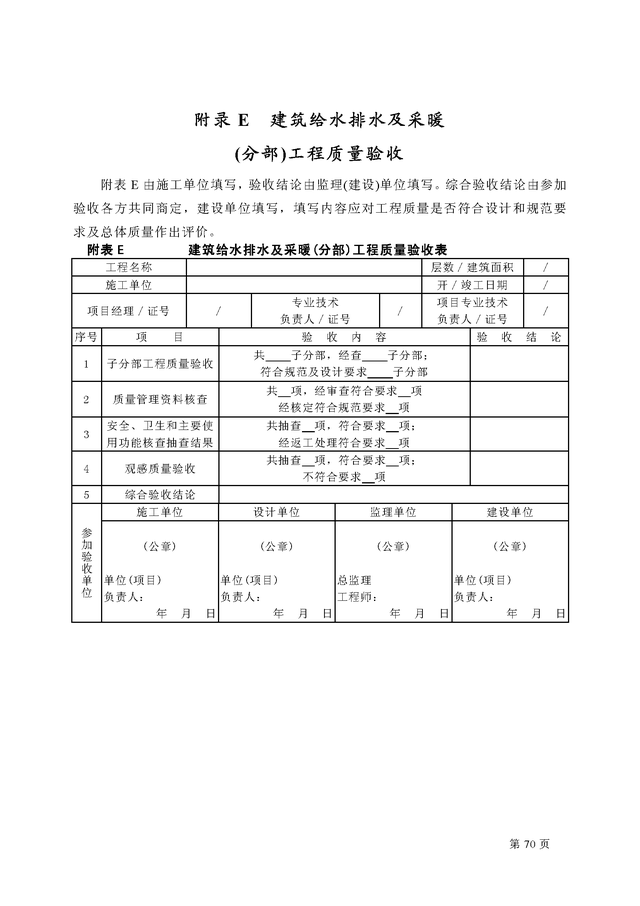

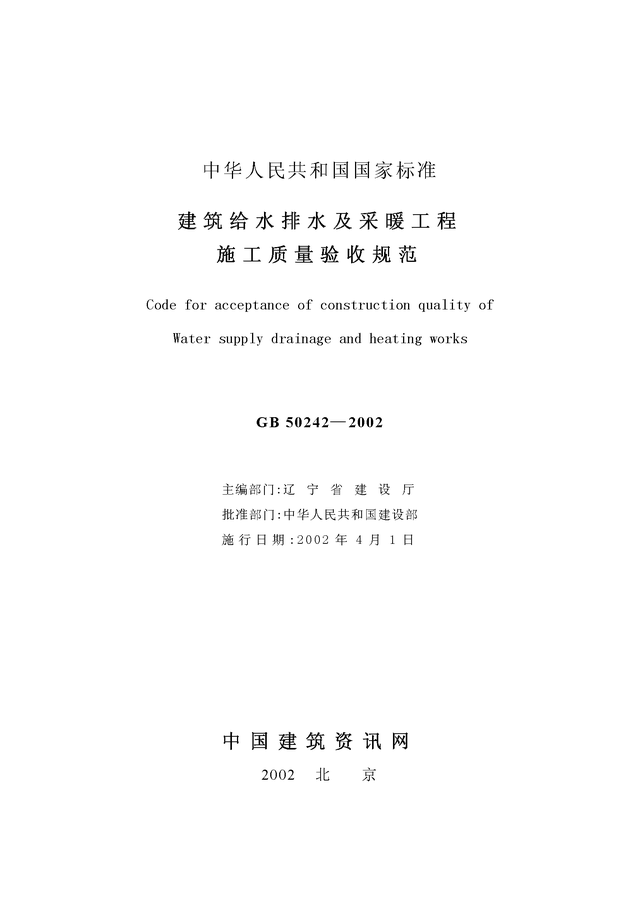

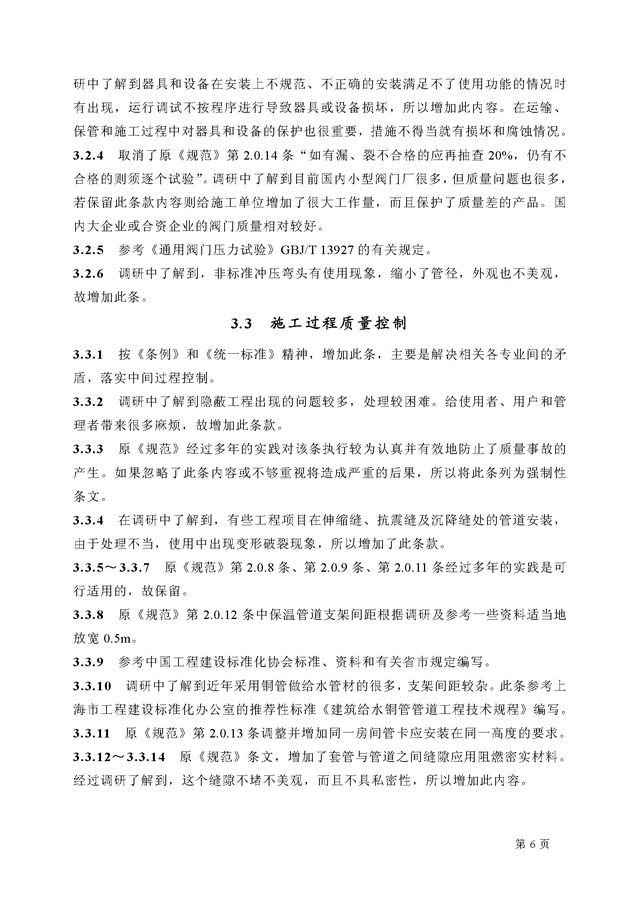

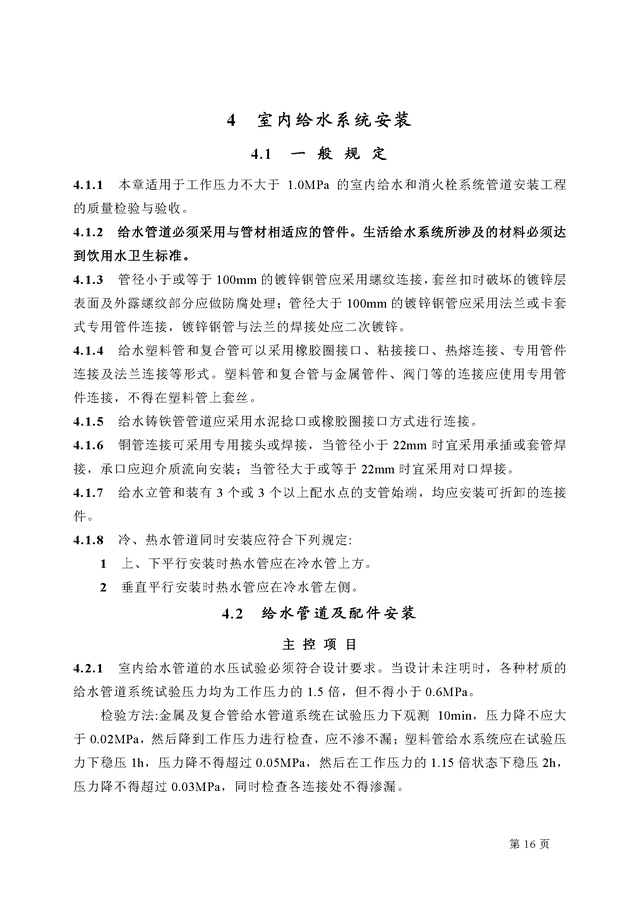

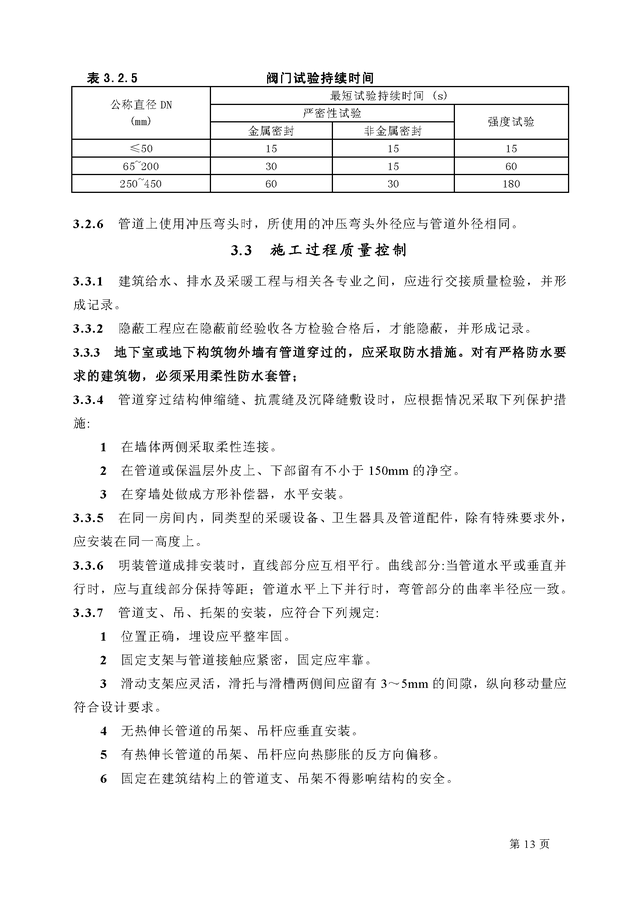

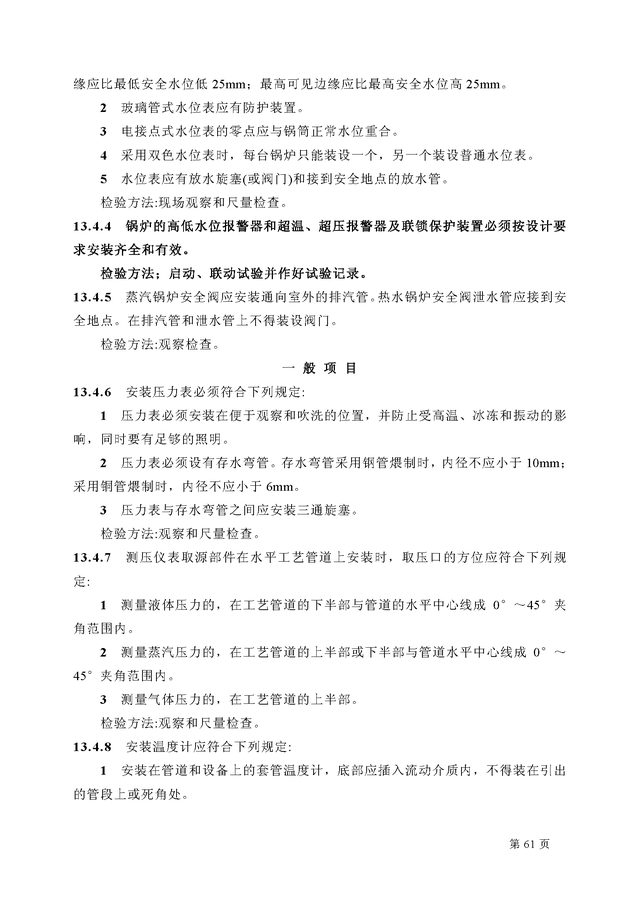

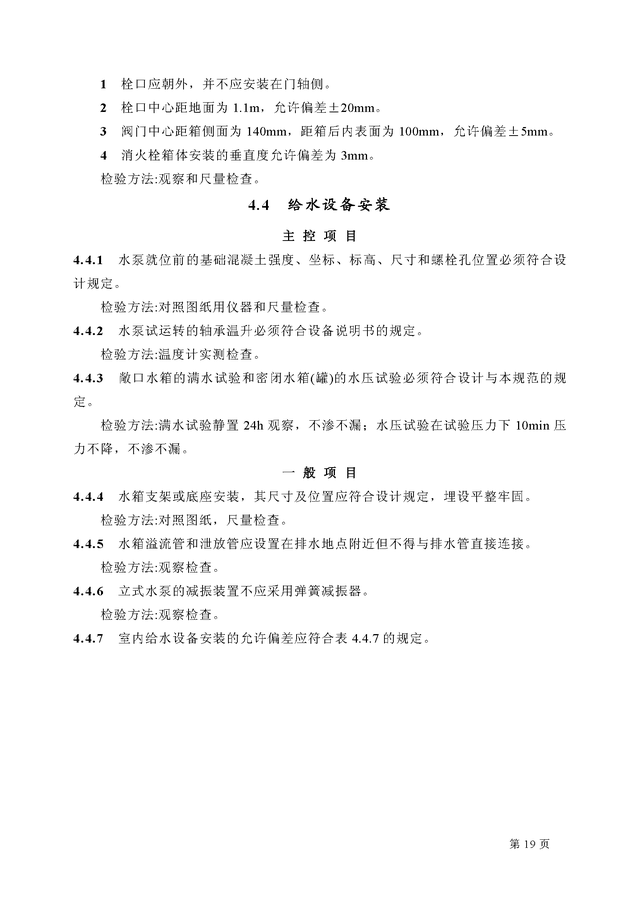

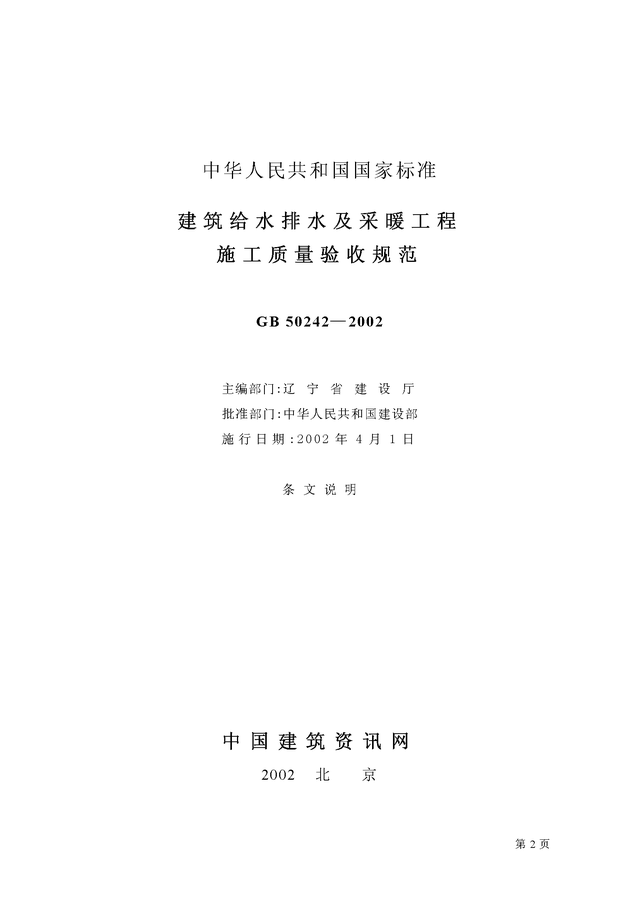

给排水验收规范GB50242-2021

给排水验收规范GB50268

一、给排水验收标准

要求：1、排水立管要求每层安装伸缩节，安装位置一般在每层连接横支管的三通下部。如设计无要求时，伸缩节间距不得大于 4m。

2、连接卫生器具的短管伸出净地面统一为 15cm;地漏甩口低于净地面 5mm, 周边地面应以 1％的坡度坡向地漏, 且防水严密, 不得渗漏。

3、空调冷凝水管道的斜三通或支管设置高度统一为：挂机 1800MM、柜机 150MM。

4、管道、地漏应畅通无堵塞、无倒泛水；管道、地漏四周无渗漏；室内各用水点放水通畅；管道坡向顺直，无倒坡；同时要求：户内各类管道安装排列整齐，横平竖直，成排安装时直线部分相互平行等距，弯管部分的曲率半径一致，观感质量较好，清洁无污染，不存在卫生间排水支管高度影响吊顶现象。

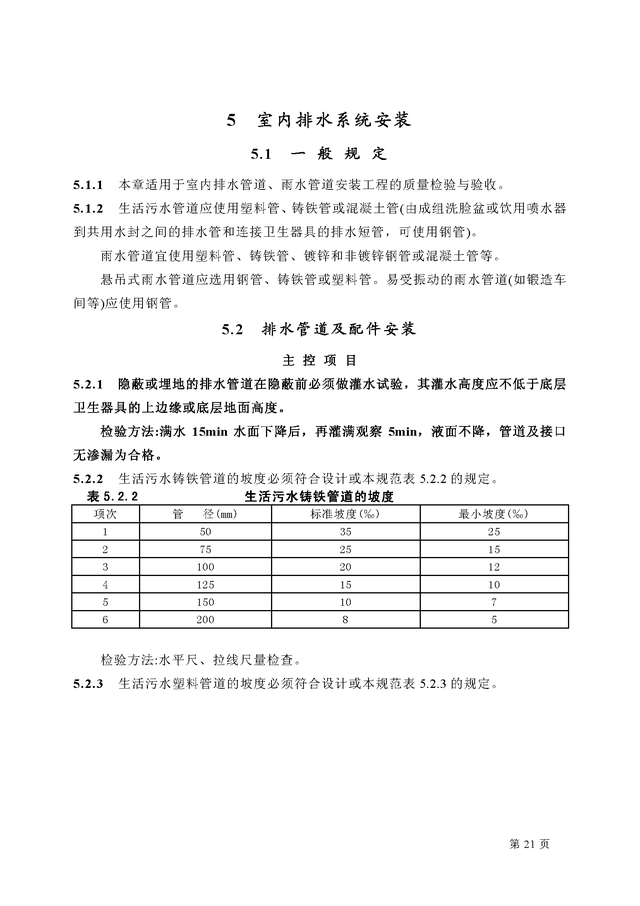

5、灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度，满水 15min 水面下降后，再灌满观察 5min，液面不降，管道及接口无渗漏为合格。

6、排水主立管及水平管均做通球试验，通球球径不小于排水管道管径 的 2/3，通球合格率必须达到 100%。

7、排水立管支、吊架间距应符合规范要求。

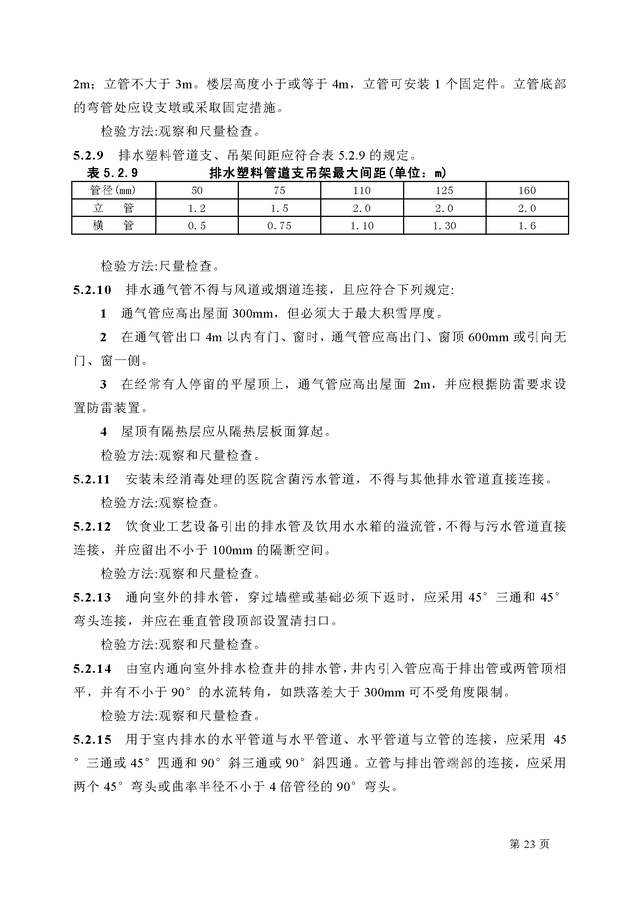

8、排水塑料管道吊支架最大间距（m）：

9、排水管 D≧110 的排水立管每层设置阻火圈。

10、毛坯房洁具预留板洞中心离完成墙面间距宜为：浴缸 280mm、坐便器 350mm、柱盆 205mm、台盆 150mm、地漏(淋浴间地漏除外)150mm。

11、给水立管距墙：管径 32mm 以下距墙 25～35mm；管径 32～50mm 距墙 30～50mm；管径 75～100mm 距墙 50mm；管径 125～150mm 距墙 60mm。

12、给水入户管与排水出户管水平净距不得小于 l 米；给水与排水管平行铺设，两管水平最小净距为 0.5 米；交叉铺设垂直净距为 0.15 米，给水应在排水上，若给水管在排水管之下铺设应加套管，其长度不小于排水管径的 6 倍。管道变径不得采用补心，使用变径管箍连接；变径管箍安装位置距三通分流处≥200mm。

厨房排水管要求：

1、支架距离地面 1800mm，钢套管高出装饰层 50mm，带 P 型存水弯排水横管；图一所示；

2、给水管安装在走道、卧室时应尽量靠隐蔽处，支架应在涂料完成后安装。支架应安装牢固，支架间的距离应符合规范要求。冷热水管的支架应平齐。管道纵横方向弯曲每米≯1.5 ㎜，全长（25m 以上）≯25 ㎜。

3、管道在交叉、变向时其间距不能发生变化。

给排水管道验收示意图：

管道标识示意图：

要求：1、若采用毛坯交房，则在抹灰层上喷涂冷、热水管标识；

2、水表布排整齐，管道横平竖直，标识清晰

阳台排水管要求：

1、排水管穿过楼板时，安装在楼板内的套管，其顶部应高出装饰地面 20mm（卫生间、厨房管道高出装饰地面 50mm），底部应与楼板底面相平；穿过楼板的套管与管道之间缝隙用阻燃密实材料填实，且端面应光滑。管道应尽量靠墙安装。

地漏安装要求：

1、地漏表面应低于完成地面 2~3 ㎜无污染，地漏篦子应容易取开。

2、地漏周边清理干净，无杂物污染；

二、电气工程验收标准

要求：1、暗装开关、插座面板安装的允许偏差为：

（1）并列安装的高差不大于 0.5mm；同一房间的标高偏差不大于 5mm；

（2）面板垂直度不大于 0.5mm。

2、开关、插座盒内的导线：

（1）开关、插座盒内的导线分色区分相线，即 A 相-黄色、B 相-绿色、C 相-红色、PEN-浅蓝色、PE-黄绿双色。

（2）开关、插座盒内的导线应留有一定的余量，一般以控制在 150mm 为宜。

（3）开关回路线与相线颜色一致。

（4）插座的接线分色及对应位置：

【1】单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；

【2】单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。

同一场所的三相插座，接线的相序一致。

【3】接地(PE)或接零(PEN)线在插座间不串联连接。

3、面板安装：

面板应紧贴墙面，面板四周无缝隙，安装牢固，表面光滑整洁、无划伤。

4、开关安装：

（1）开关安装标高要求：开关下边沿距室内地面高度为 1.3m，并列安装及同一室内开关安装高度一致。

（2）开关安装水平位置：距门开启方向的门框边水平位置宜为 0.15～0.2m 范围内。其与门框边的具体距离应根据土建的实

际情况，将开关盒设在柱内或墙体的适当位置上。

（3）同一建筑物内的开关，应采用同一系列的产品，开关的通断位置应一致，且操作灵活、接触可靠。

5、插座安装：

（1）所有插座均须选用安全型插座（带有安全挡片）；

（2）插座安装标高及位置要求：

【1】油烟机插座（16A）安装标高为 1.8M;

【2】卫生间插座（10A 防溅型）安装标高为 1.5M;

【3】热水器插座（16A、三眼带开关）安装标高为 1.8M;

【4】厨房间插座（10A）安装标高为 1.3M;

【5】洗衣机插座（16A、三眼带开关，防护等级为 P54 型）安装标高为 1.5M;

【6】挂机空调插座（16A、三眼带开关）安装标高为 1.8M;

【7】柜机空调插座（16A、三眼带开关）安装标高为 0.3M;

【8】设计无要求时，插座安装标高为 0.3M；

【9】室内对讲分机安装标高为 1.3M;有线电视、电话及网络插座安装标高为 0.3M;

【10】安装位置按图纸设计的位置确定；

（3）卫生间防护 0~2 区内，严禁设置电源插座。安装高度在 1.8m 以下的电源插座应采用安全型插座；卫生间电源插座、非封

闭阳台插座应采用防溅型插座；

（4）插座各项间距要求（边到边）：

【1】强、弱电插座之间的安装间距：应不小于 0.3M;

【2】卫生间插座应安装在浴盆边缘外 0.6M 处或距喷淋头 1.2M。

【3】厨房间插座安装位置：

〖1〗插座与燃气立管之间的距离应大于 0.3M;

〖2〗插座与给排水管道之间的距离应大于 0.15M;

〖3〗插座与热水管的距离不应小于 300mm，且不宜在出水口下方；

〖4〗插座与燃气立管、给排水管道及热水管道位置冲突，则相应调整插座安装高度。

（5）幼儿园及儿童活动场所插座安装高度不小于 1.8m：

开关距门边或墙边 0.15～0.2M，距地 1.3m 安装

室内开关盒验收标准：

建筑给排水验收规范

室内给排水验收规范

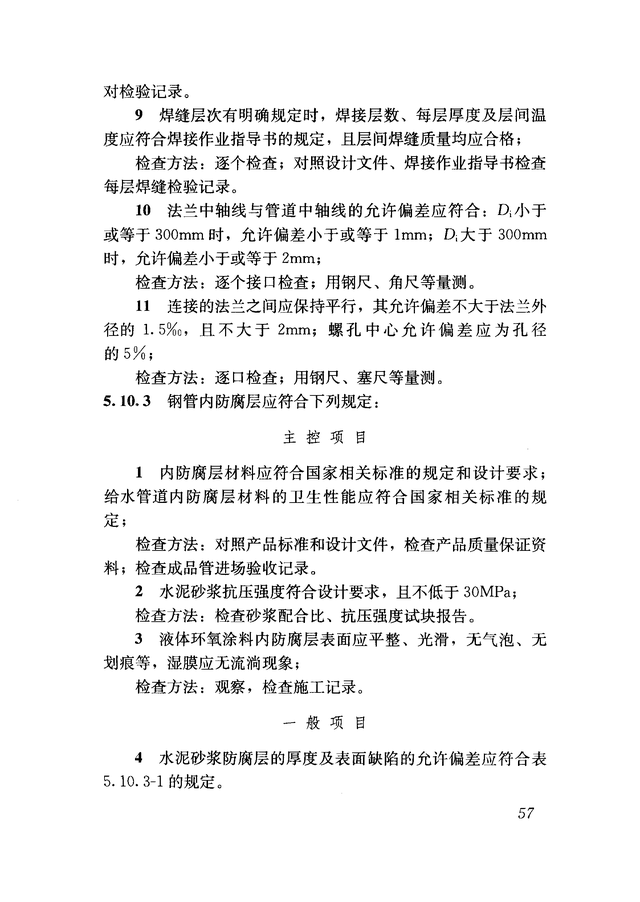

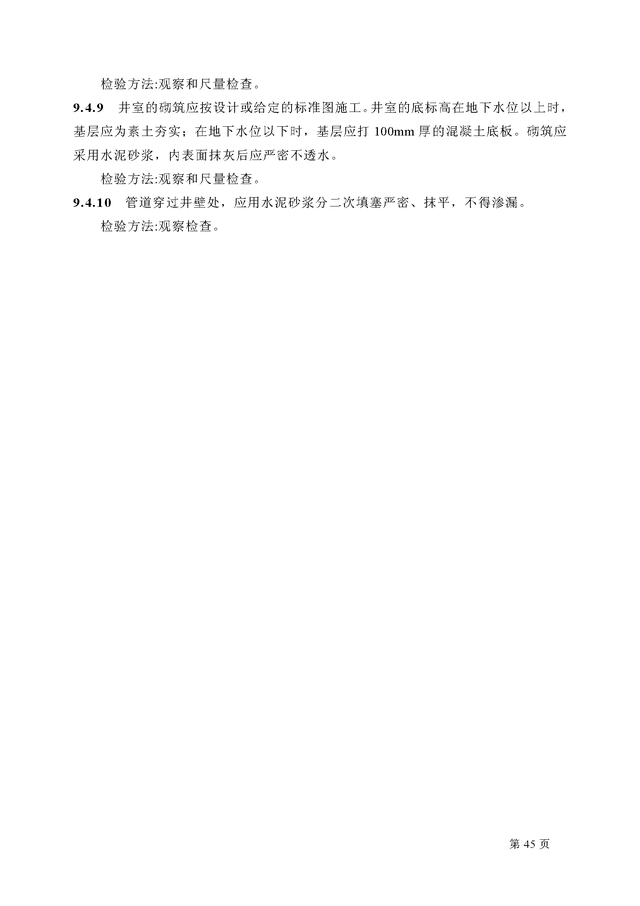

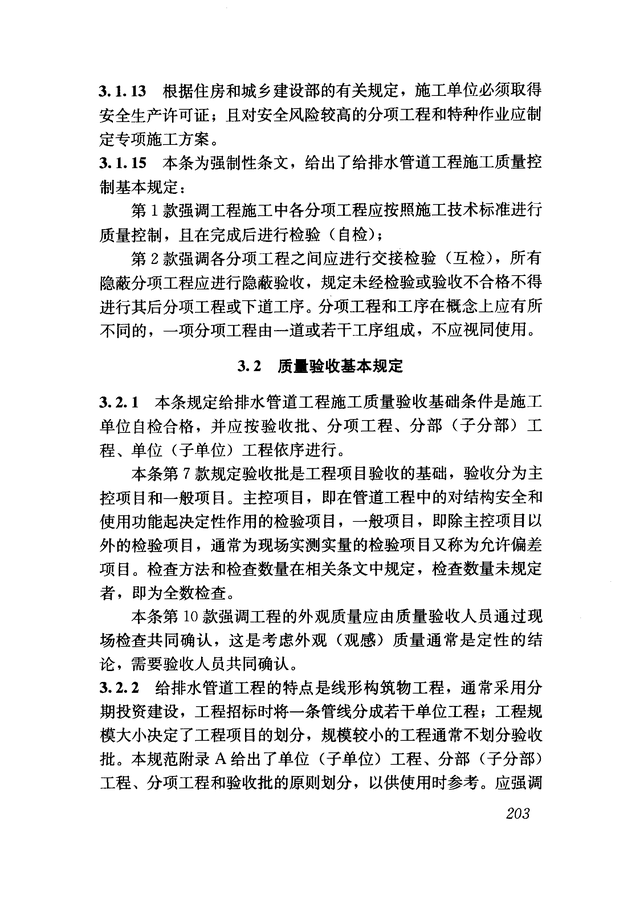

给水排水管道工程施工及验收规范-GB50268 -房地产

PDF文件请按文末指引索取

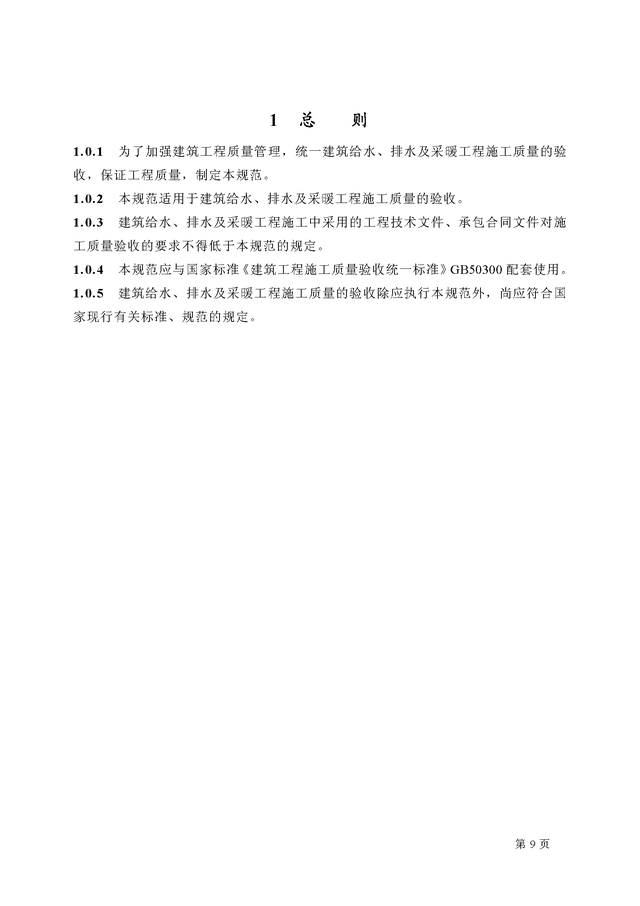

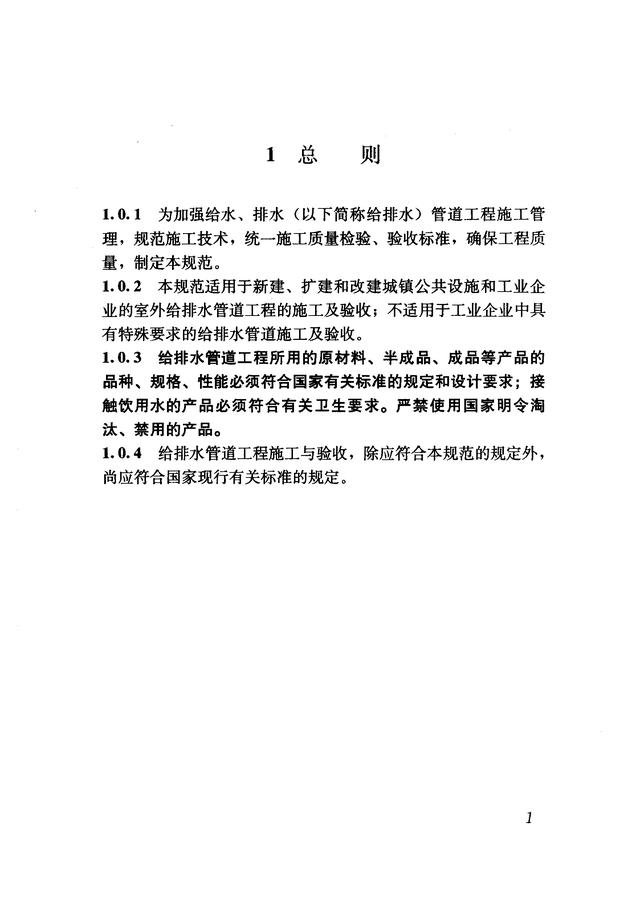

1总则

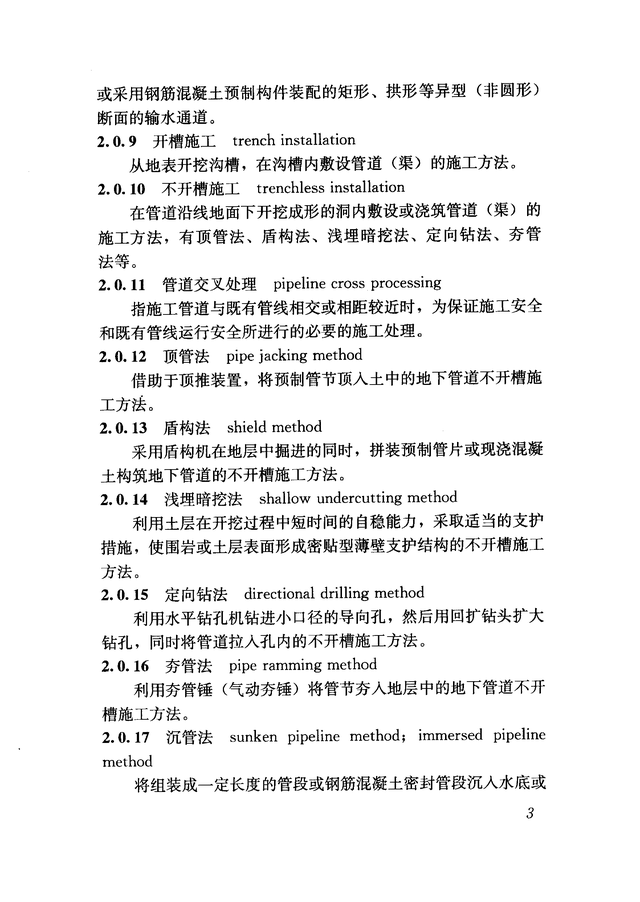

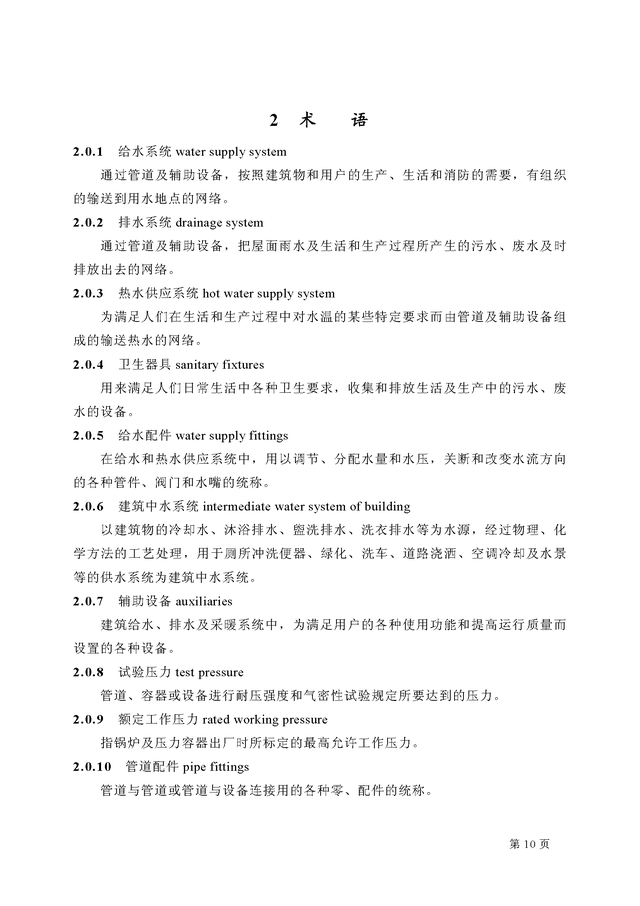

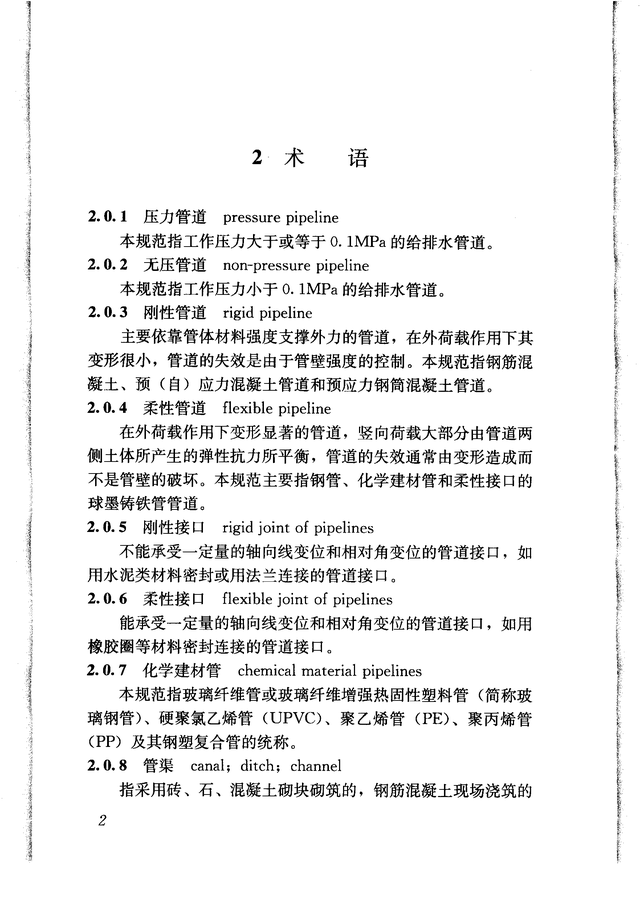

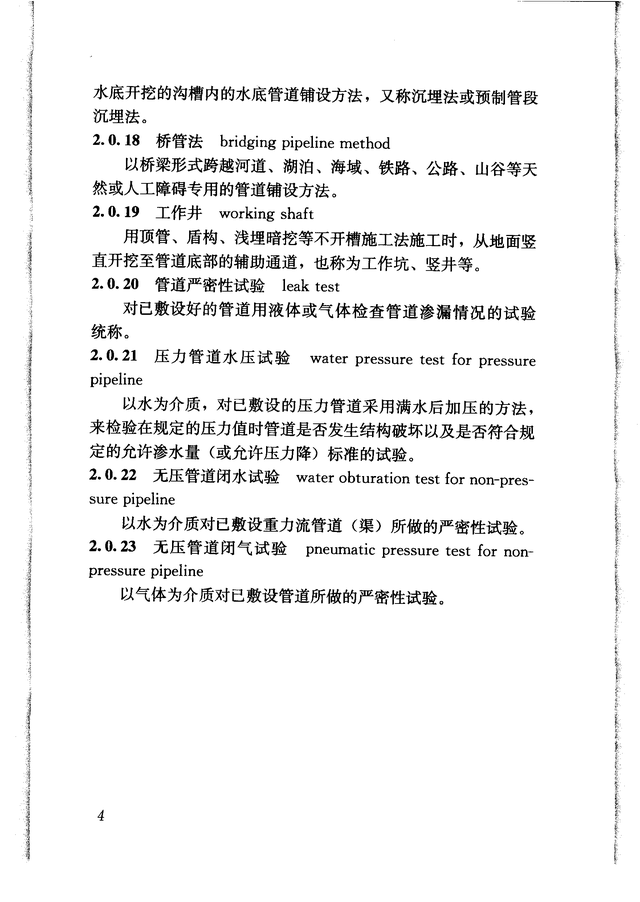

2术语

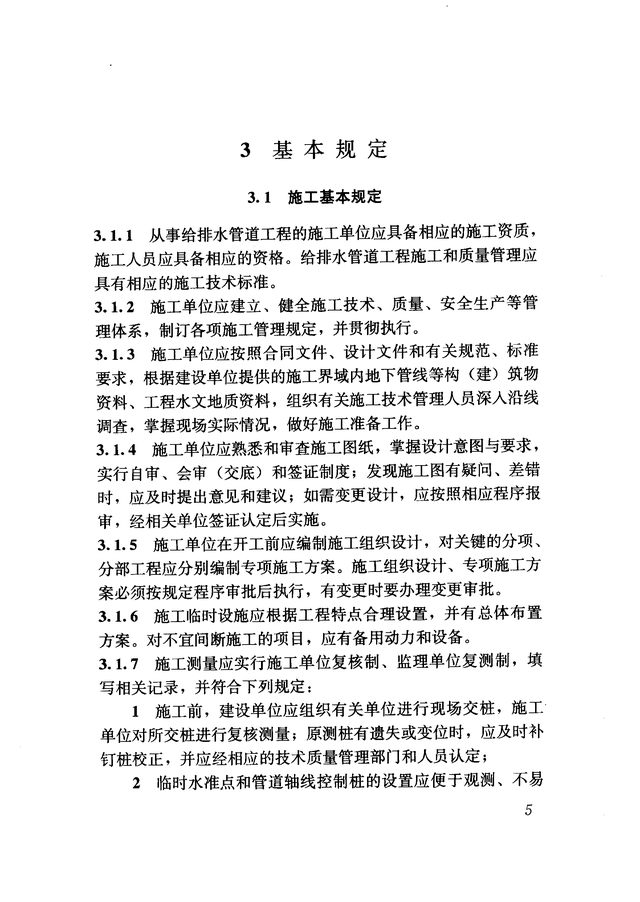

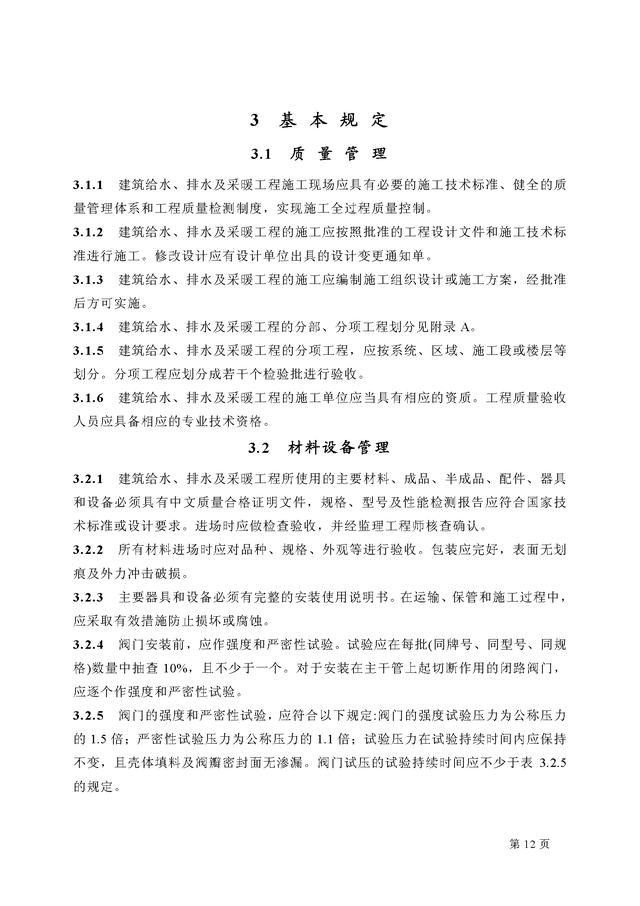

3基本规定

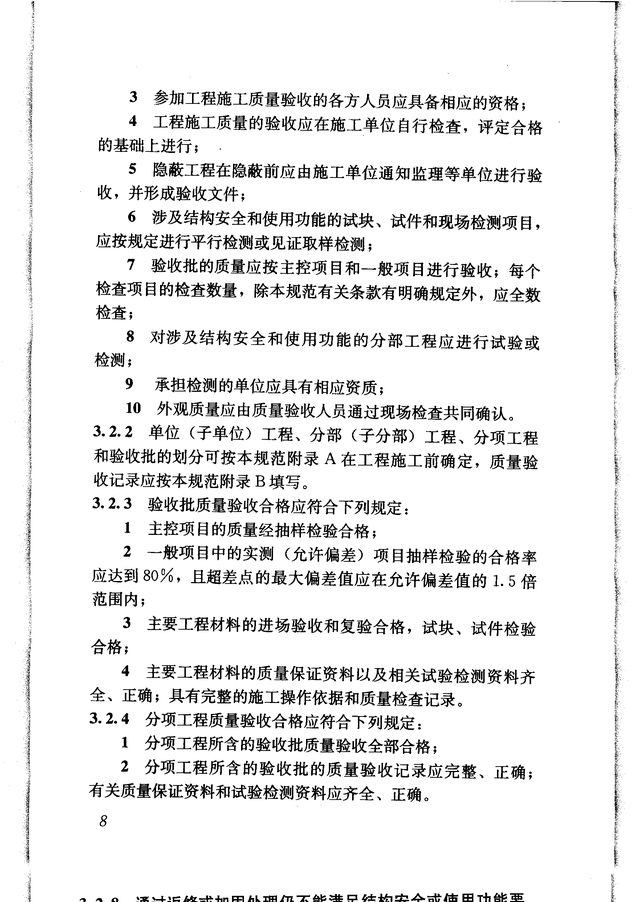

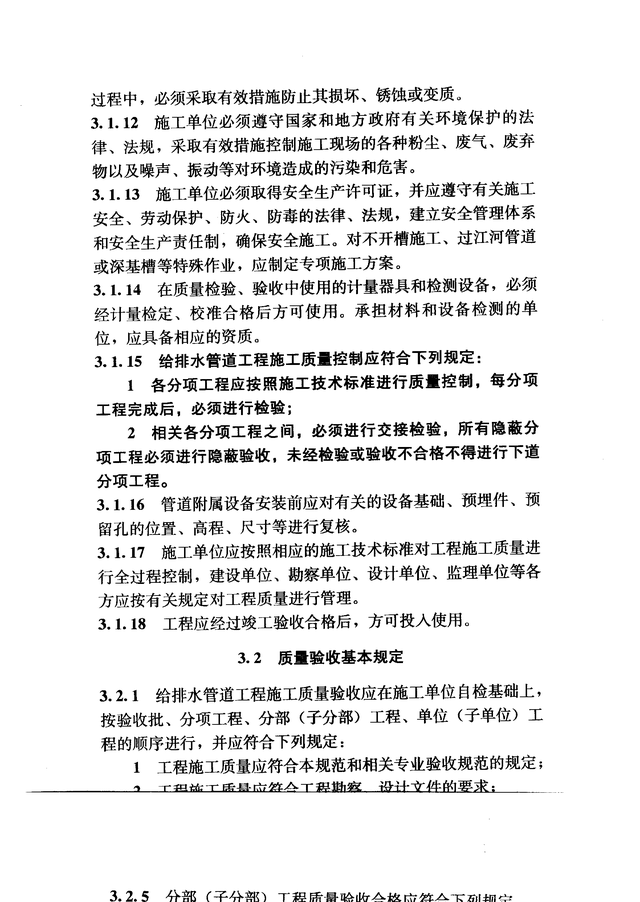

31施工基本规定

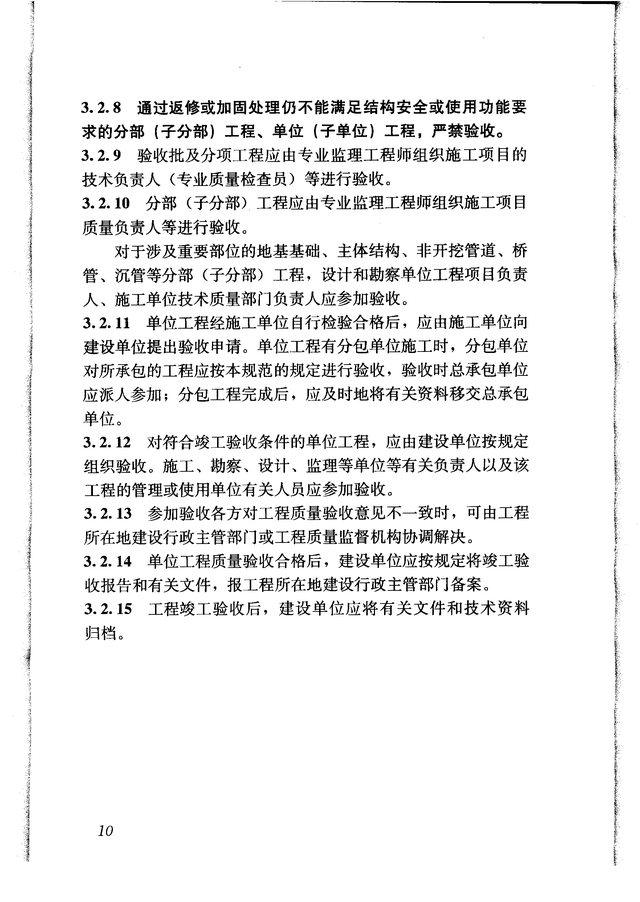

32质量验收基本规定

4土石方与地基处理

41 -般规定

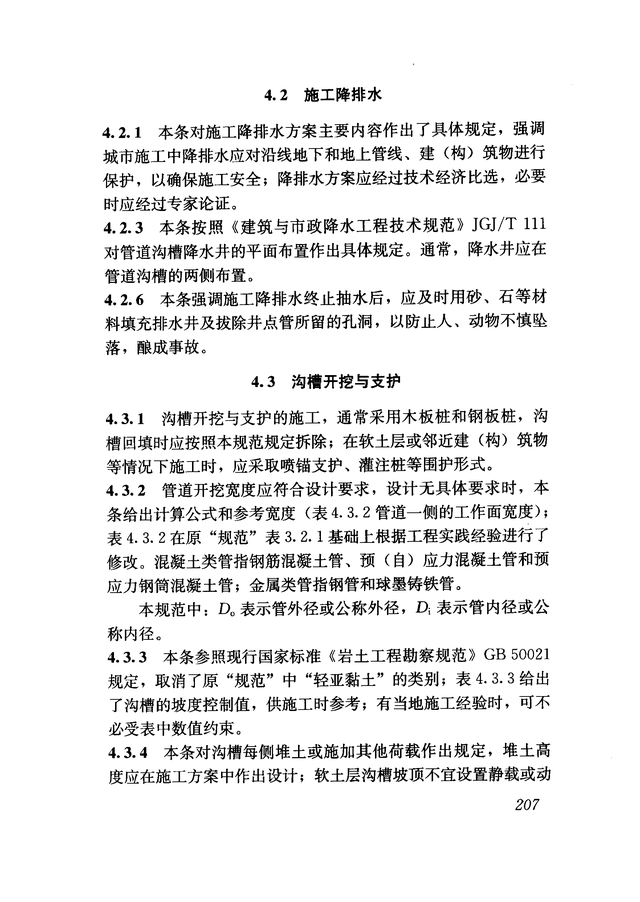

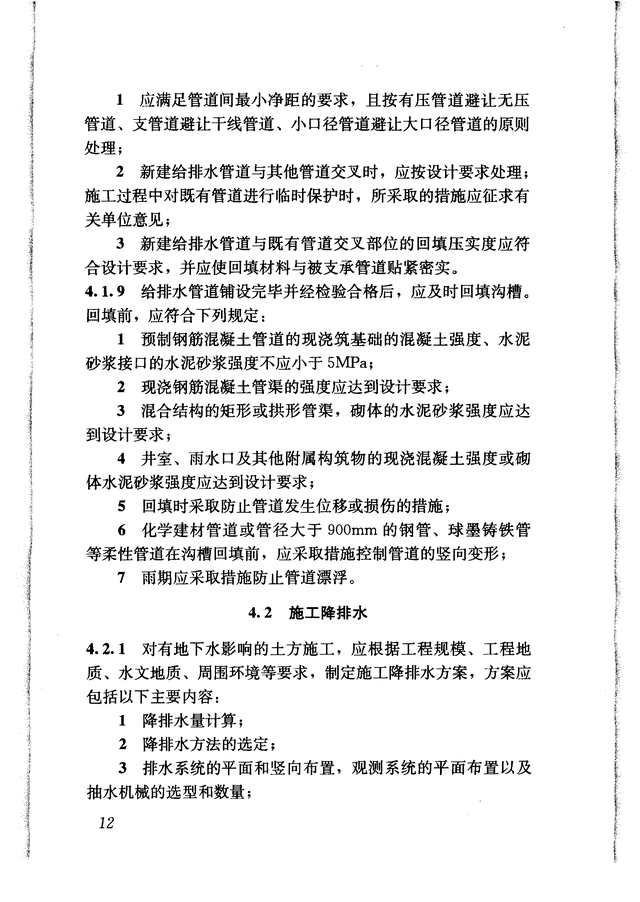

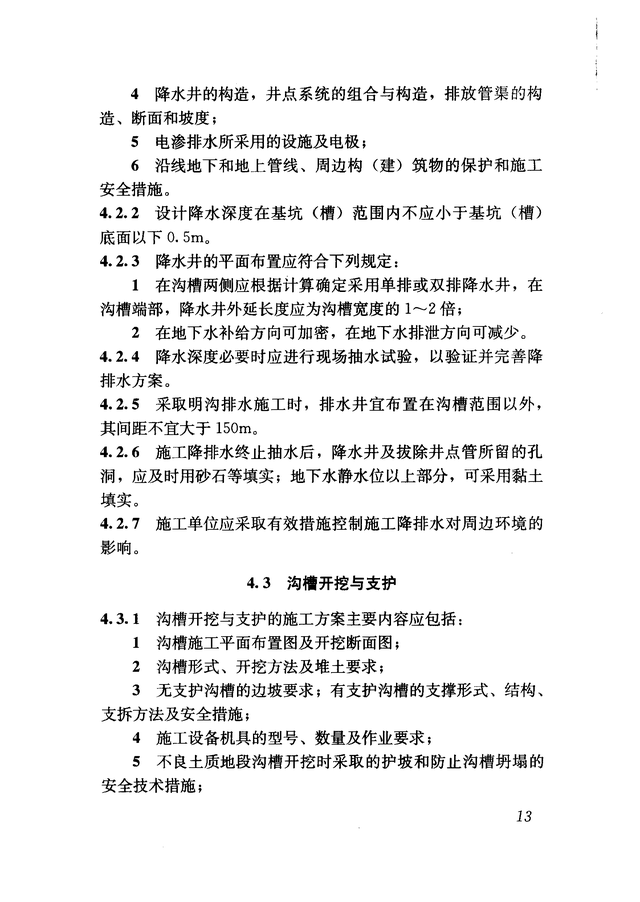

42施工降排水 '

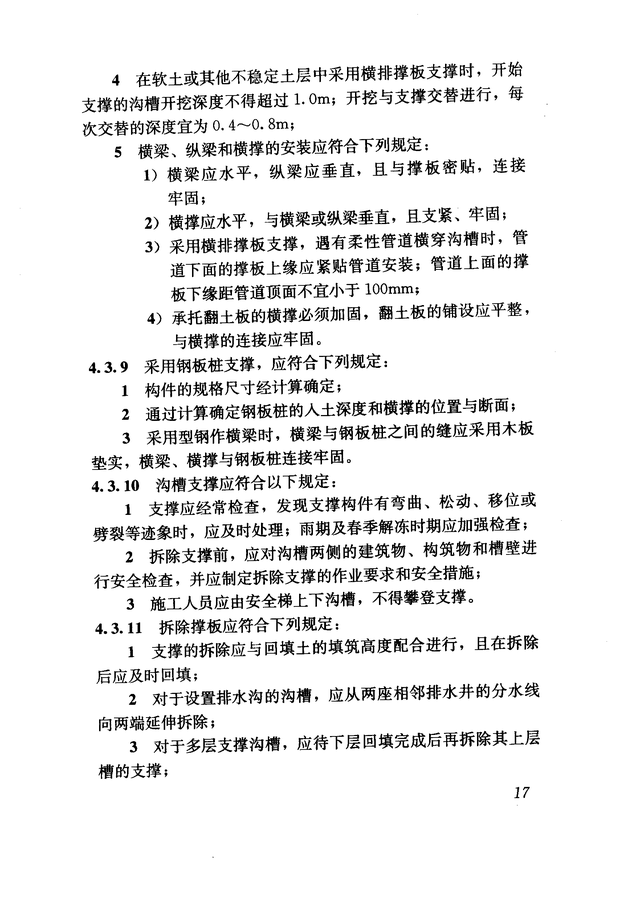

43沟槽开挖与支护

44地基处理

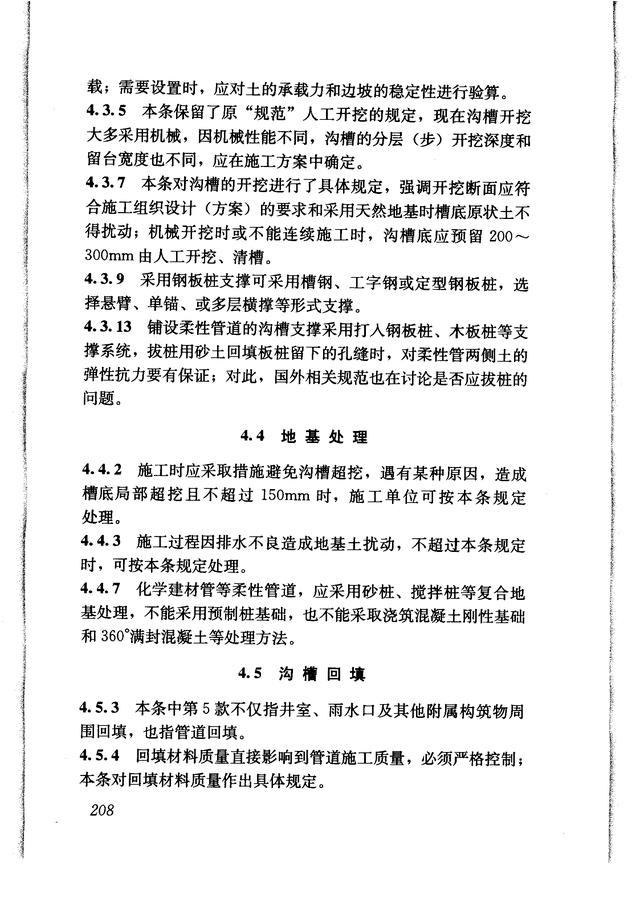

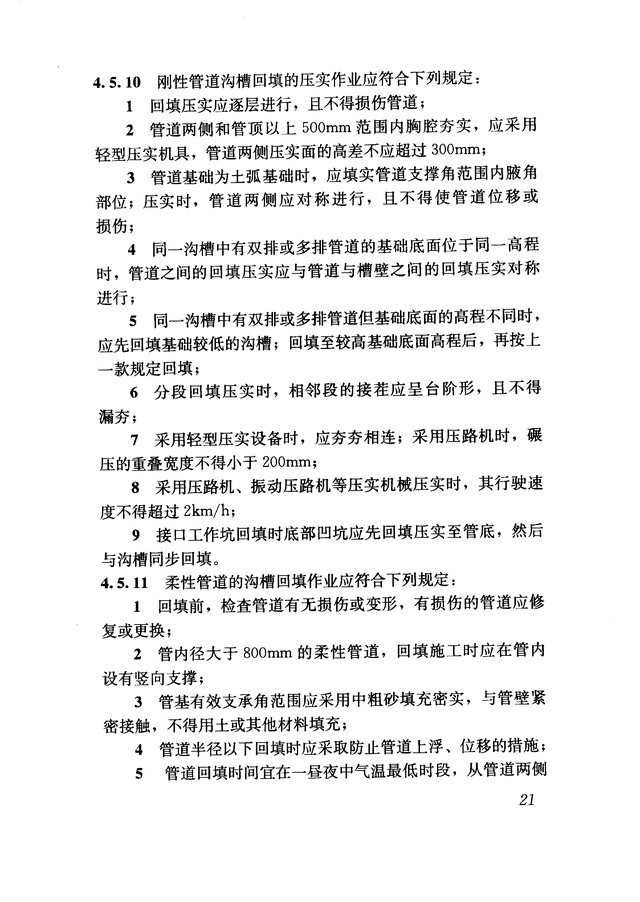

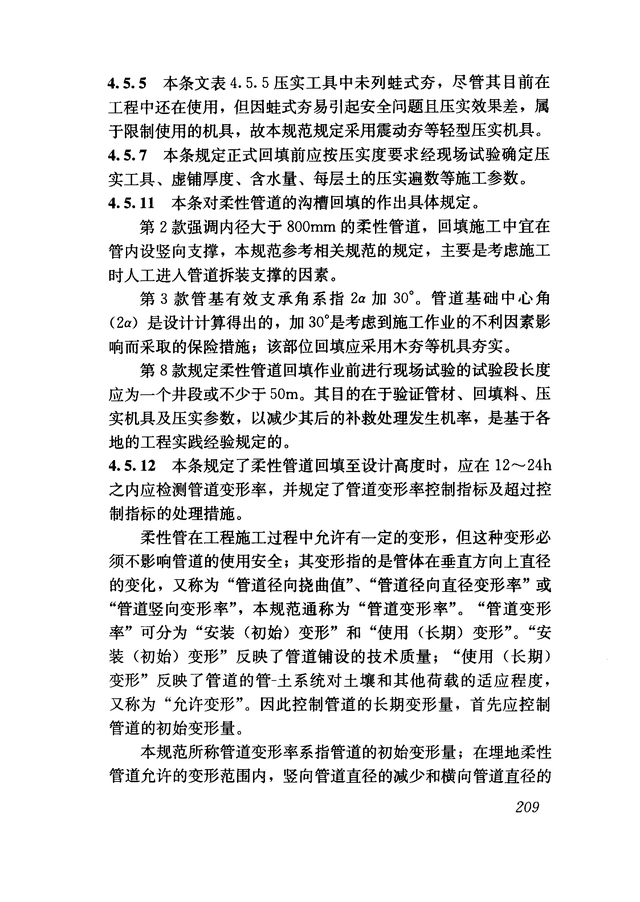

45沟槽 回填

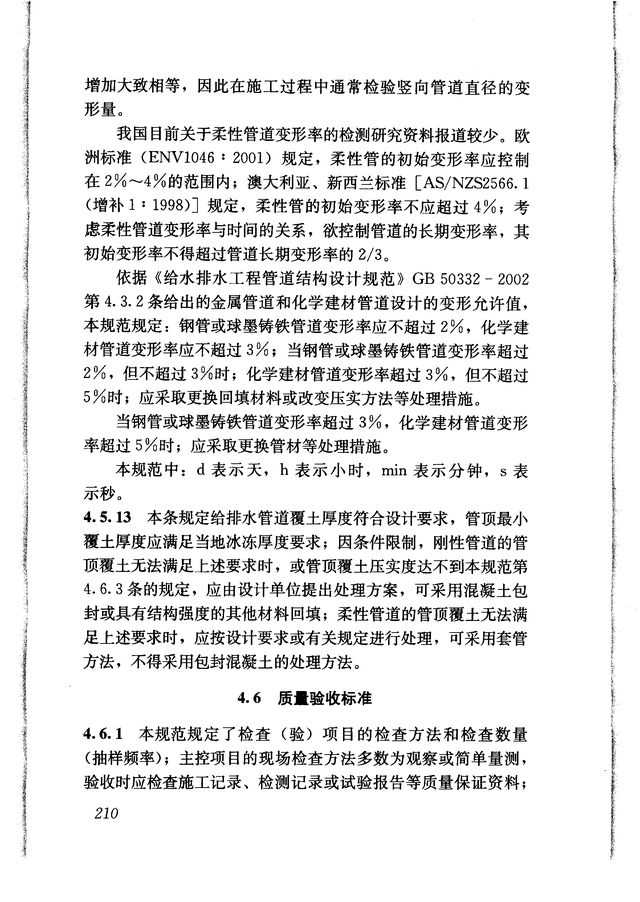

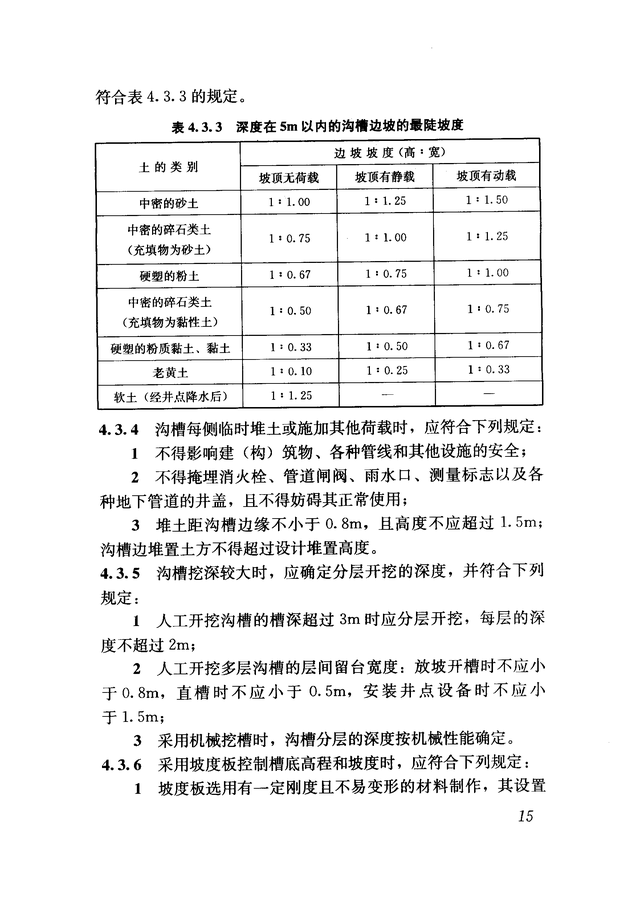

46质量验 收标准

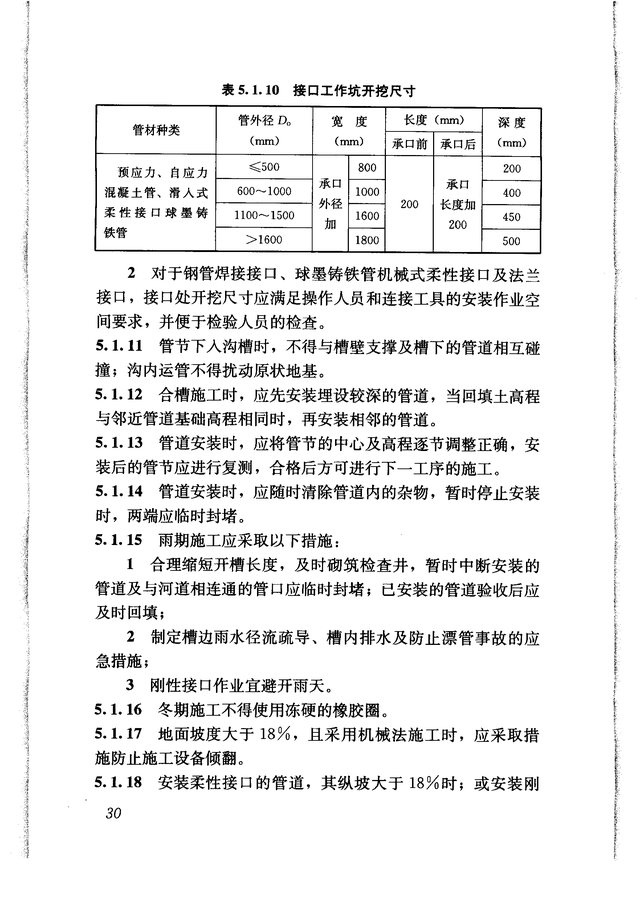

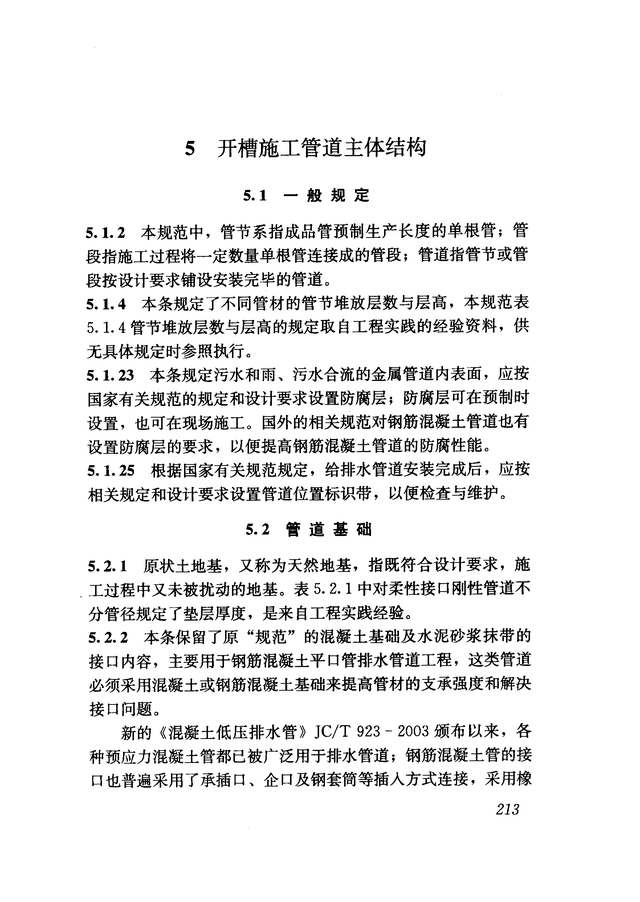

5开槽施工 管道主体结构

51一般规定

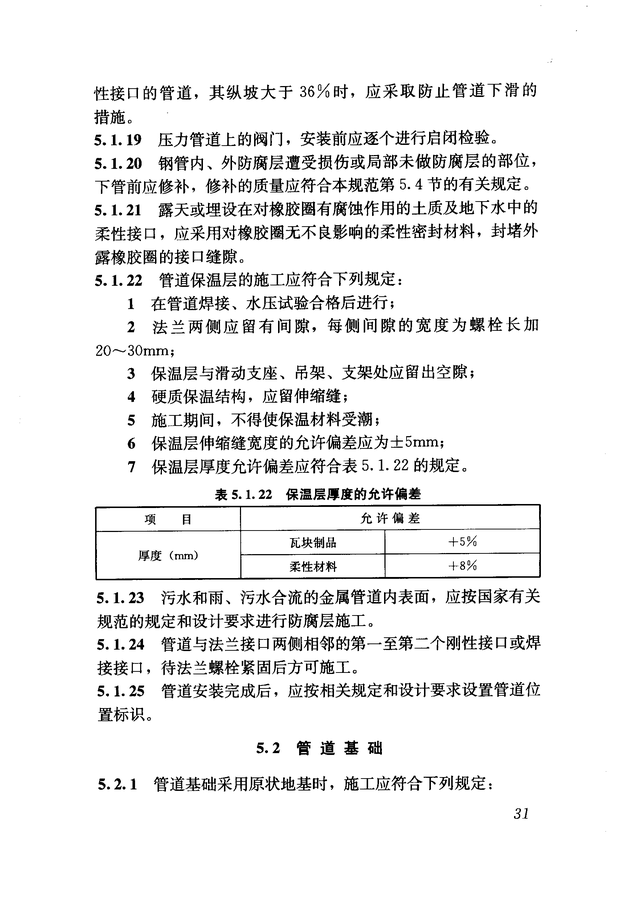

52 管道基础

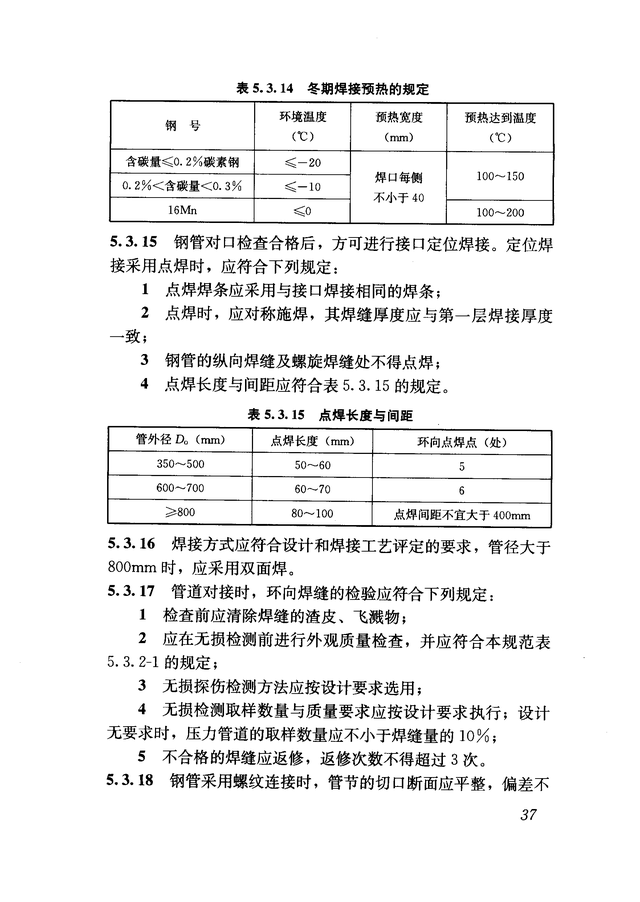

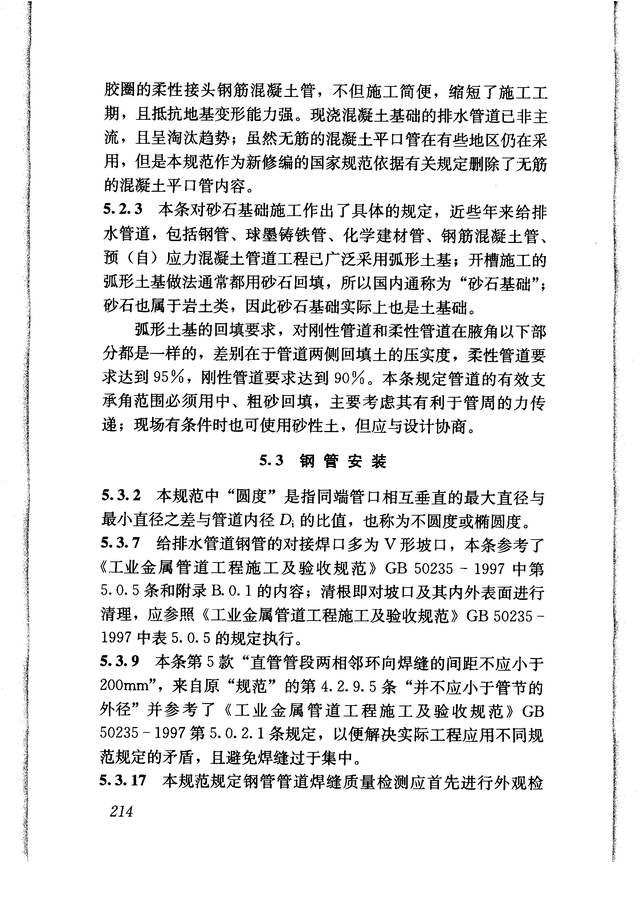

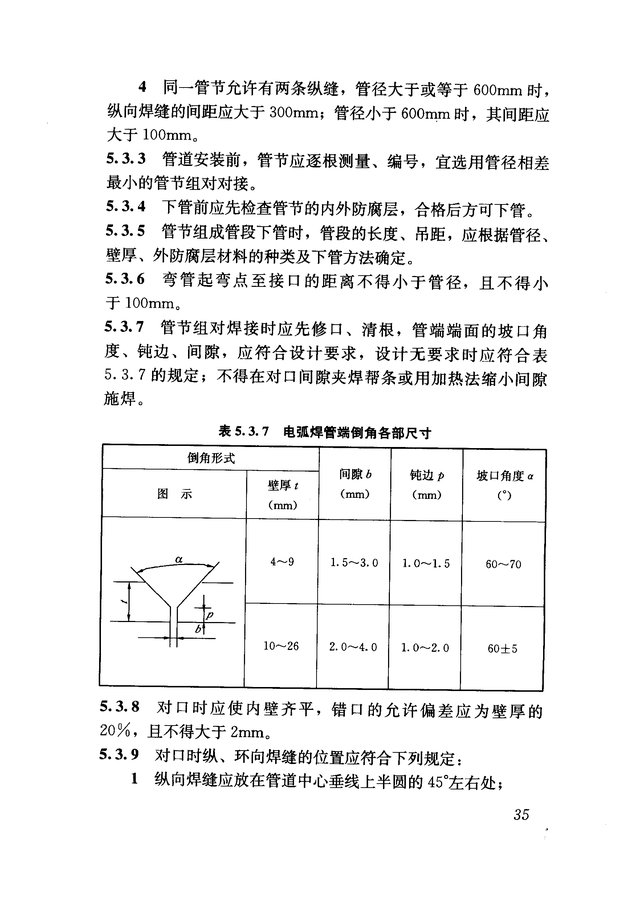

53钢管安装

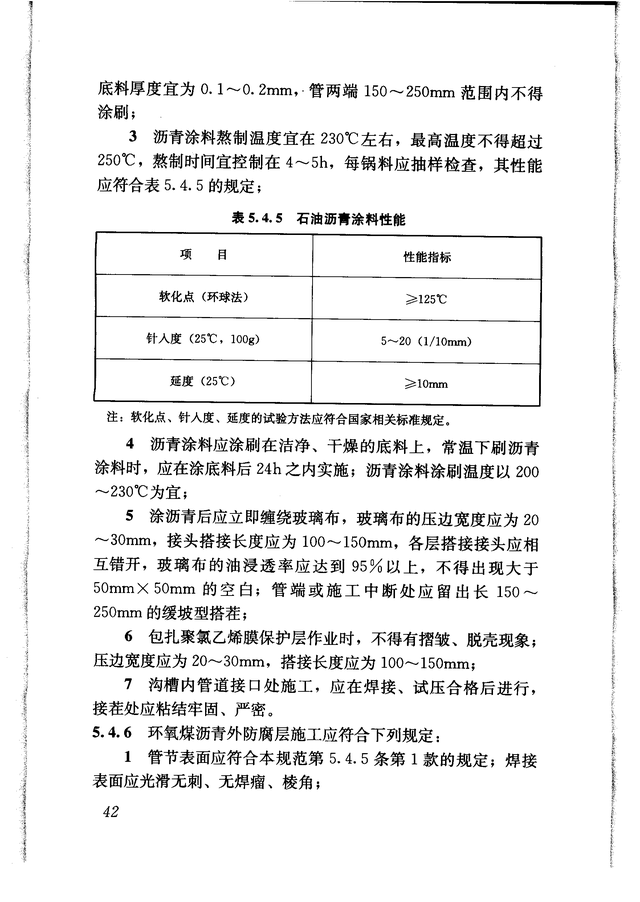

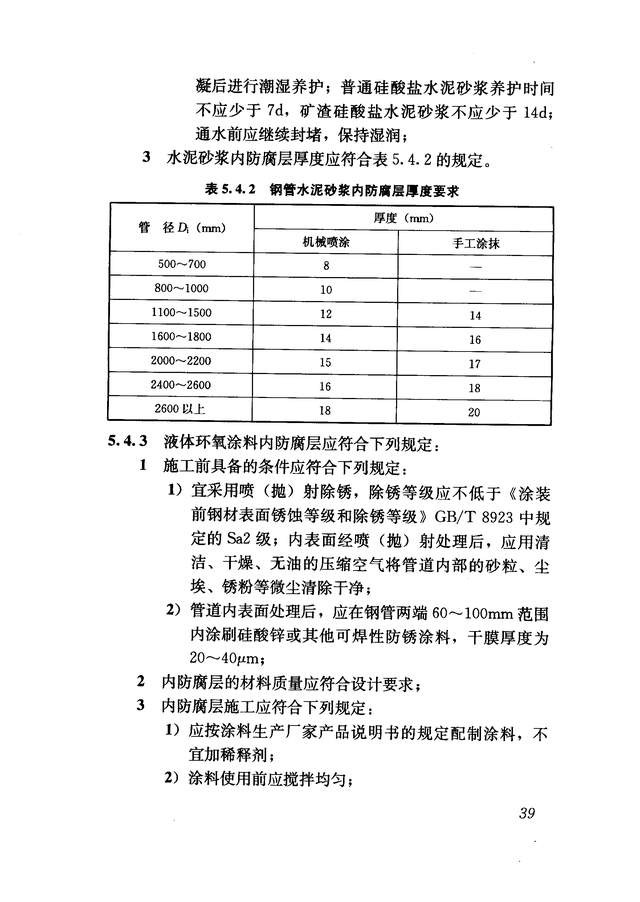

54钢管内 外防腐

55球墨铸铁管 安装

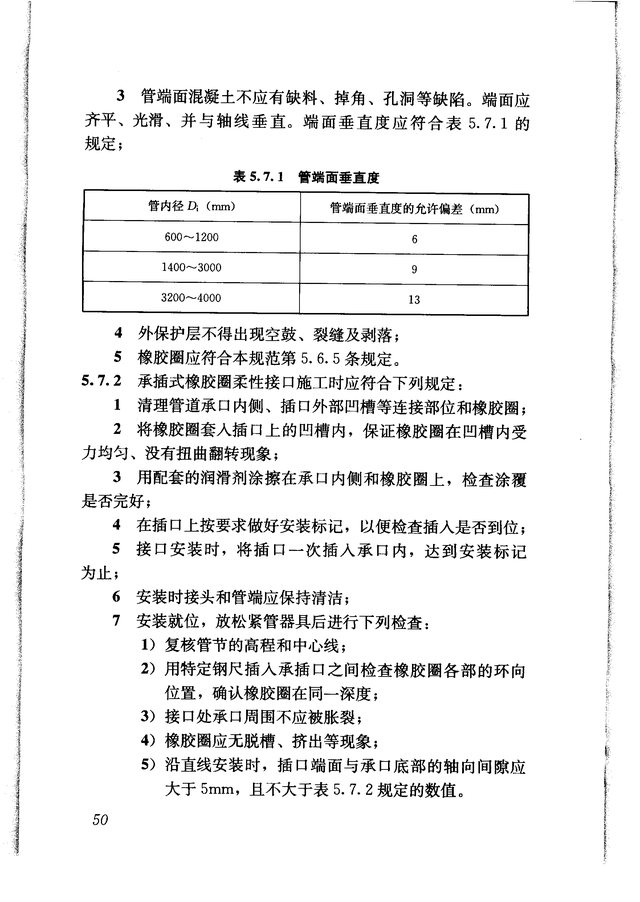

56钢筋混凝土管及预 (自)应力混凝土管安装

57预应力 钢筒混凝土管安装

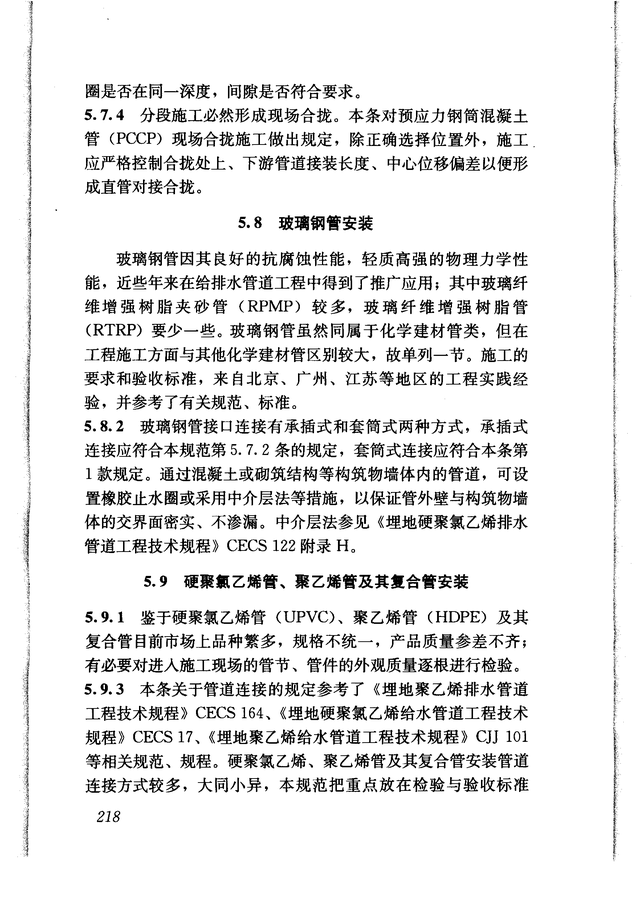

58 玻璃钢管安装

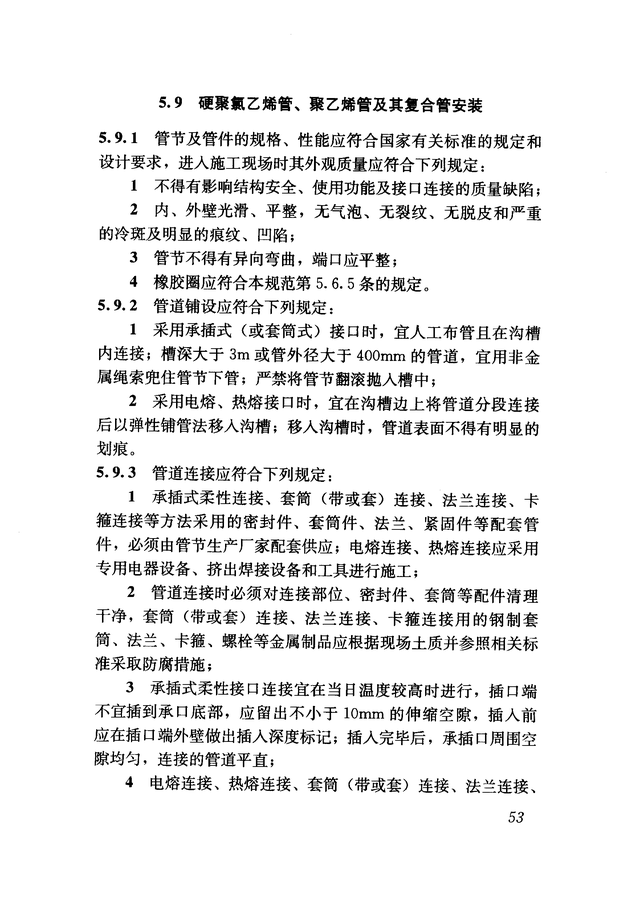

59 硬聚氯乙烯管、聚乙烯管及其复合管安装

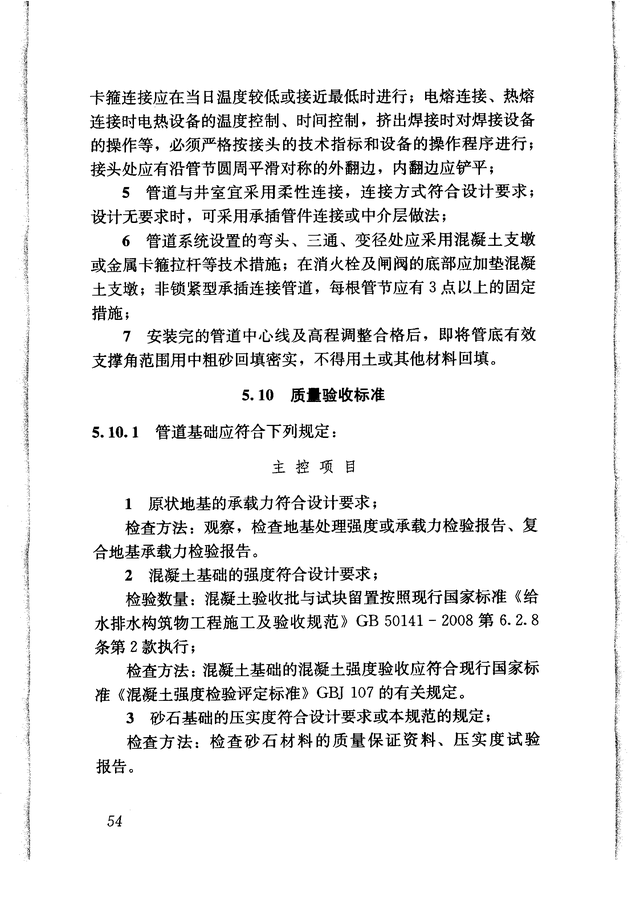

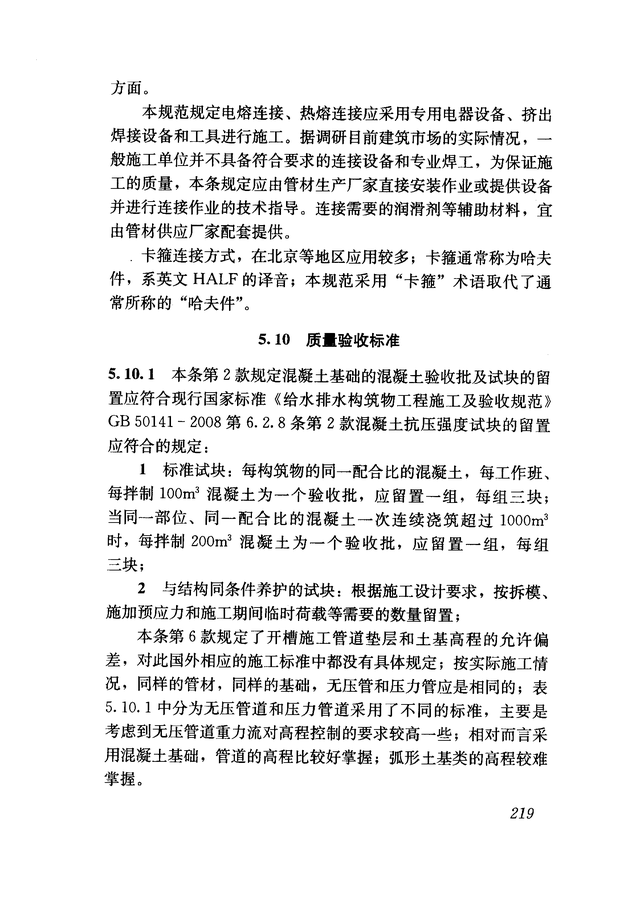

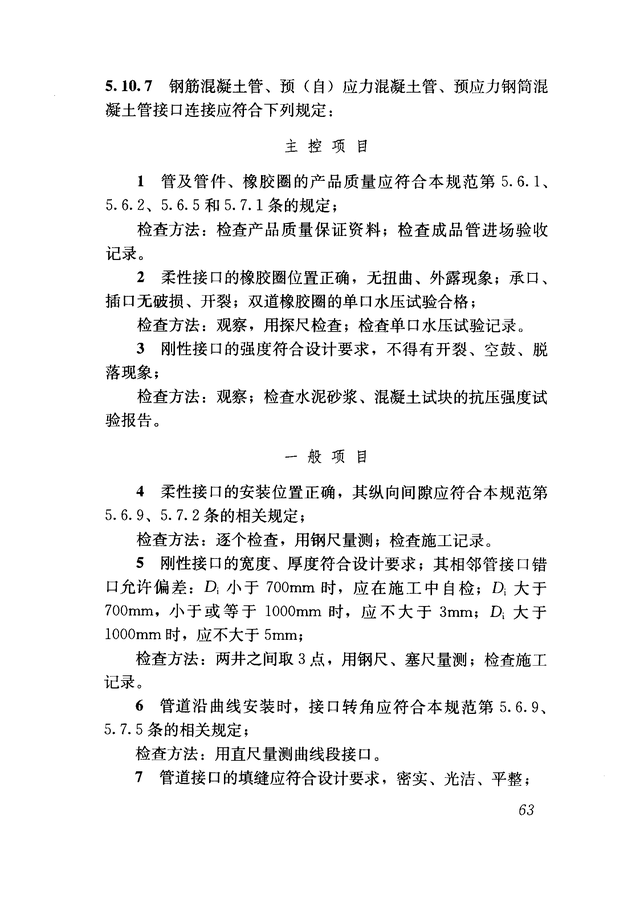

510质量验收标准

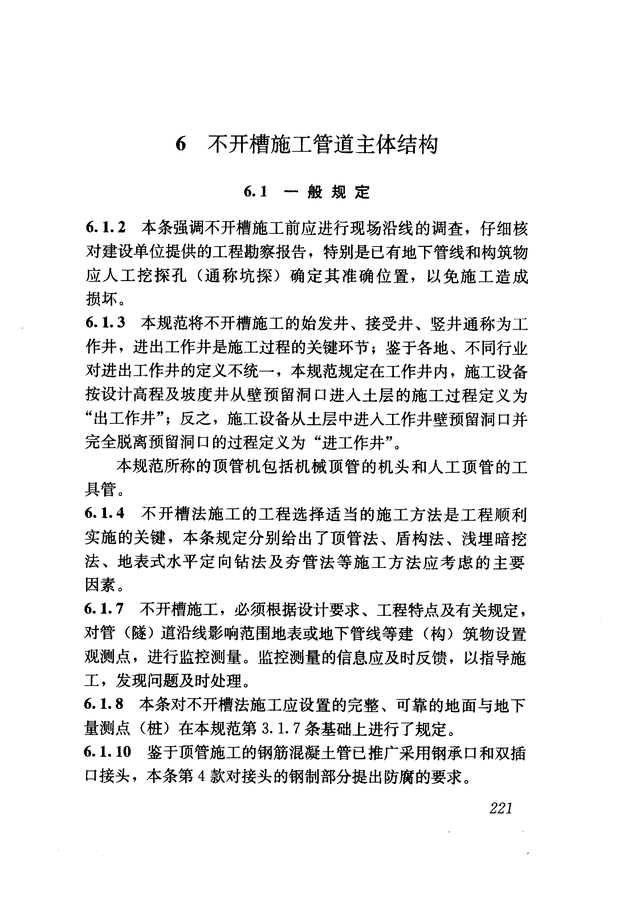

6不开槽施工管道主体结构

61一 般规定

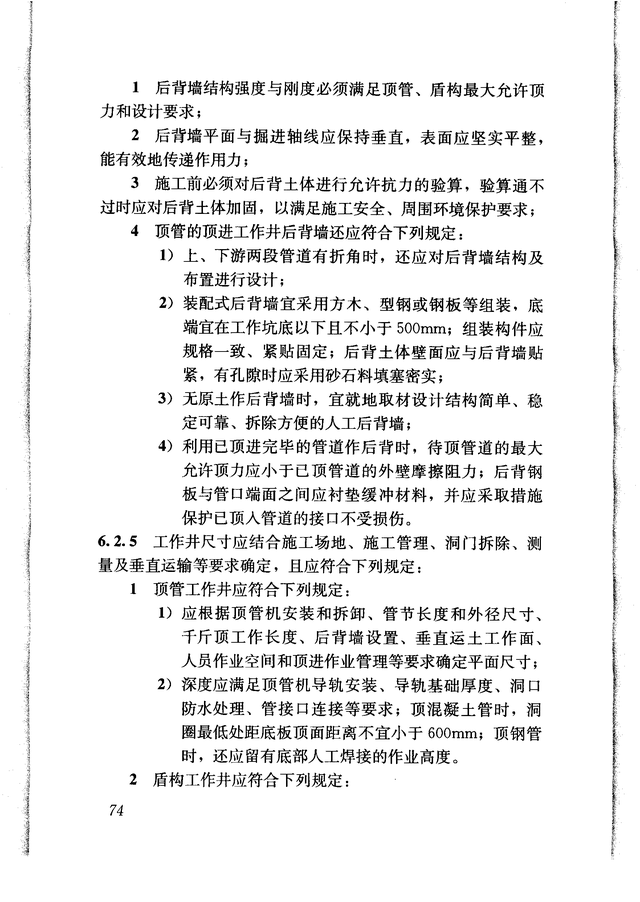

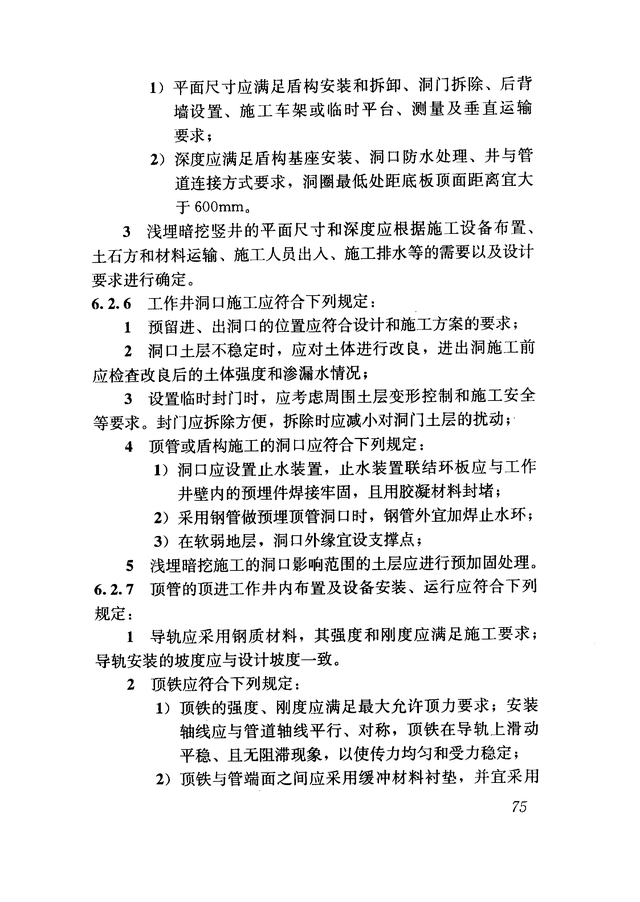

62 工作井

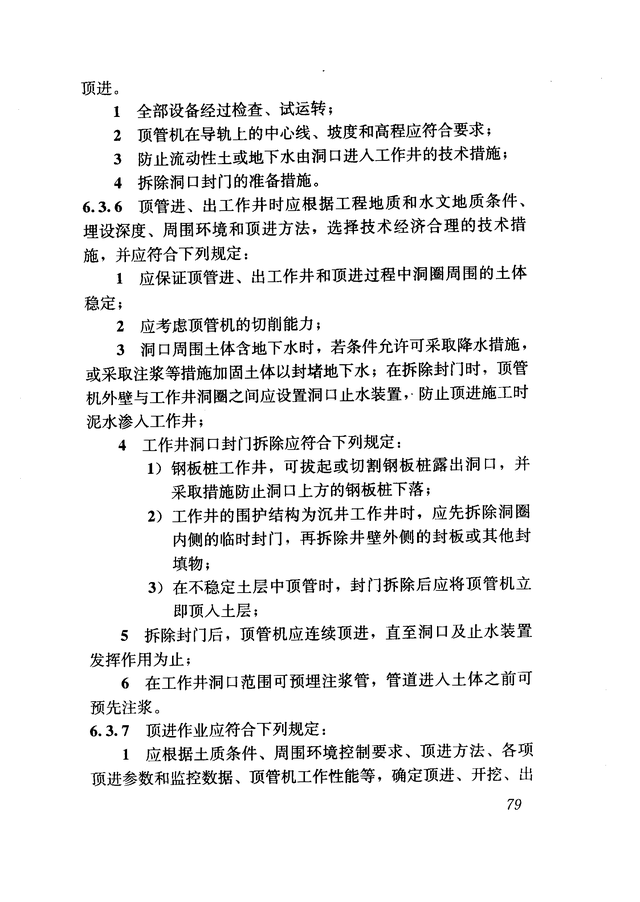

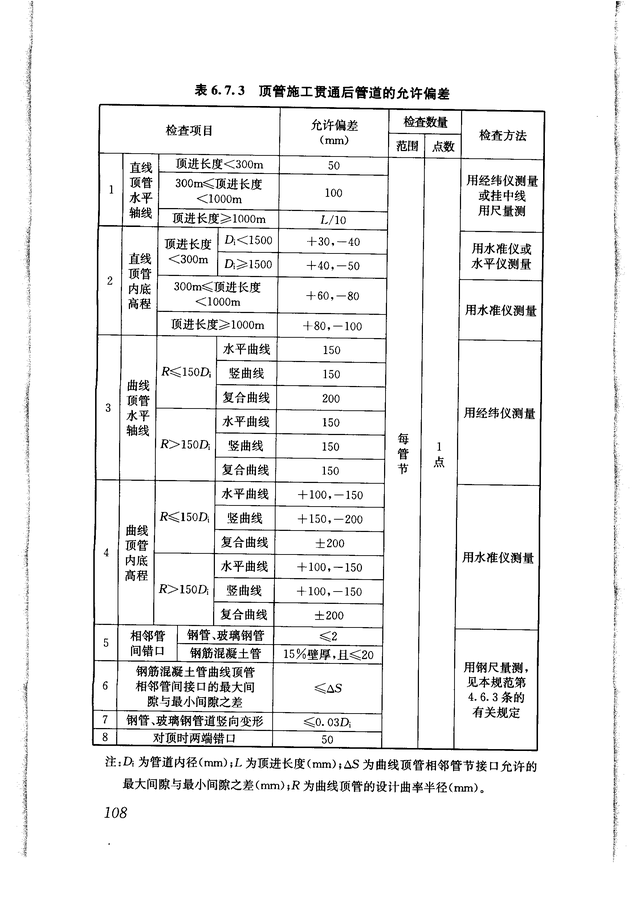

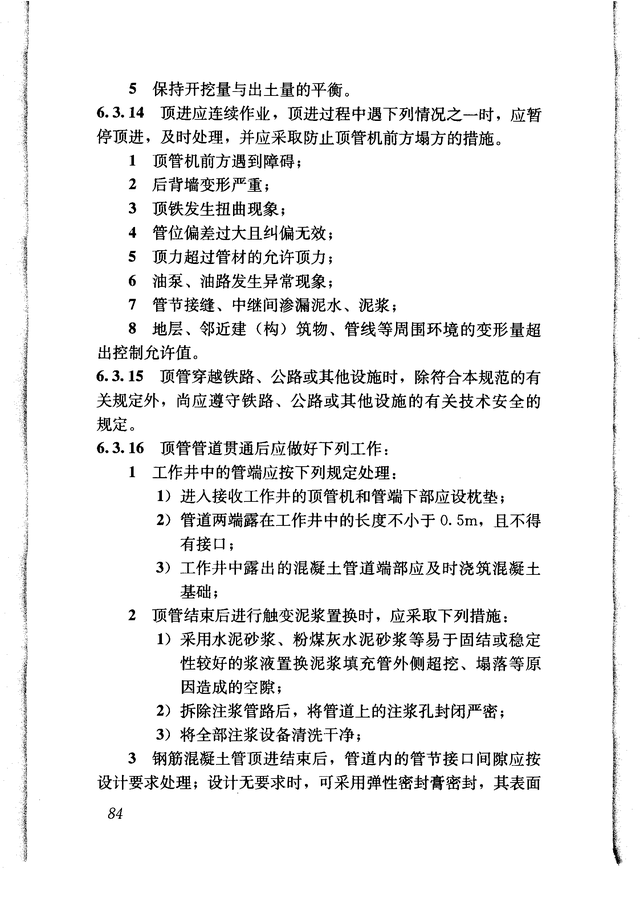

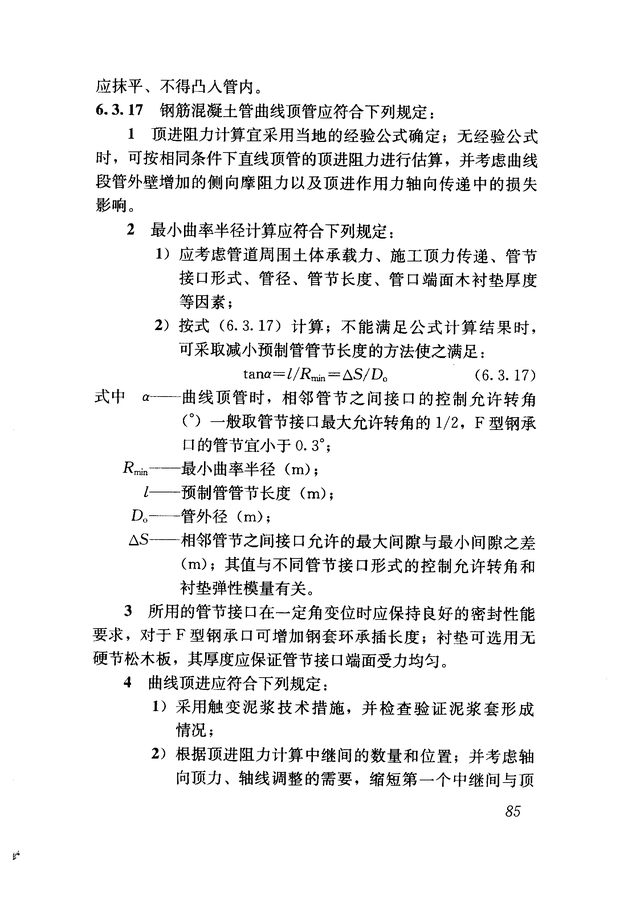

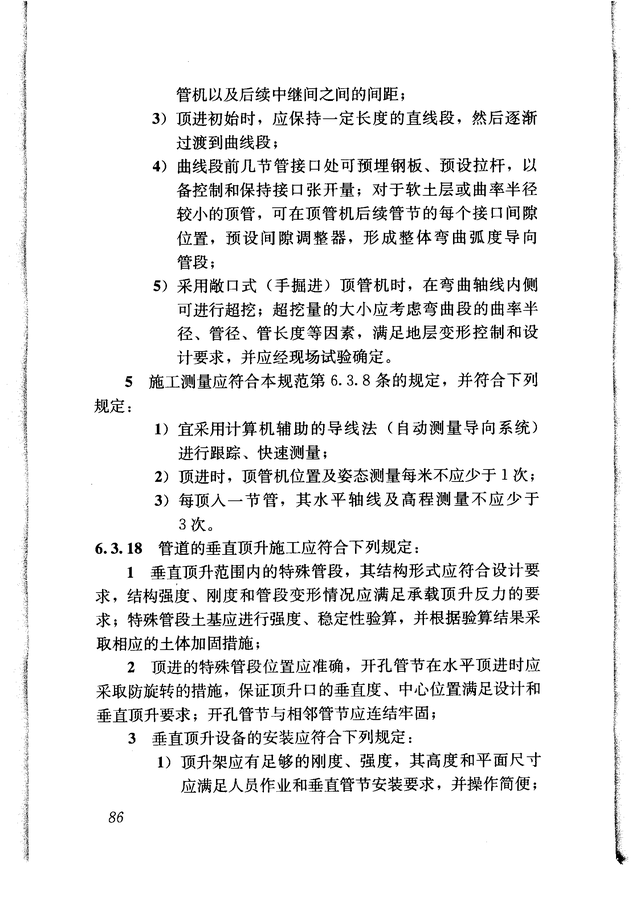

63顶管

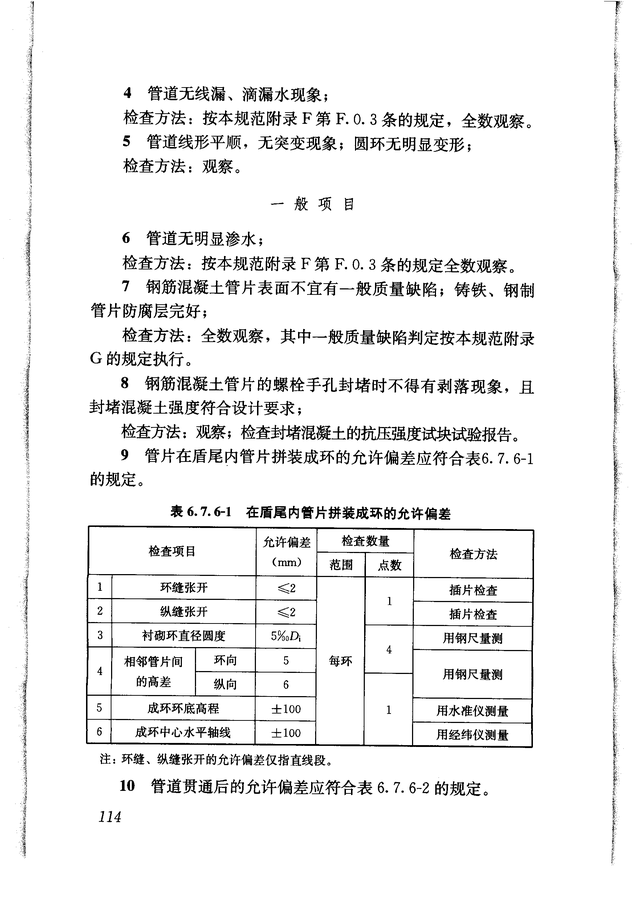

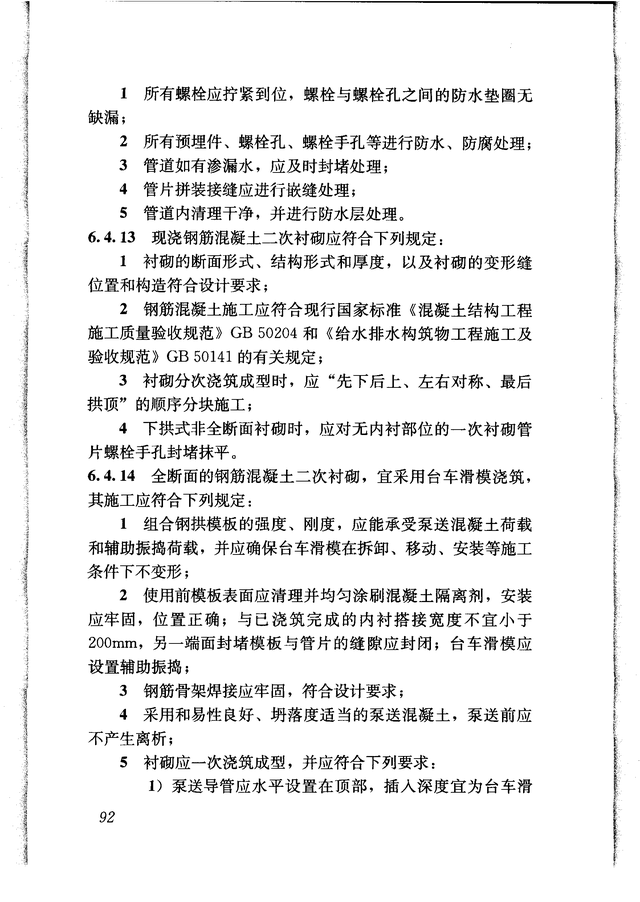

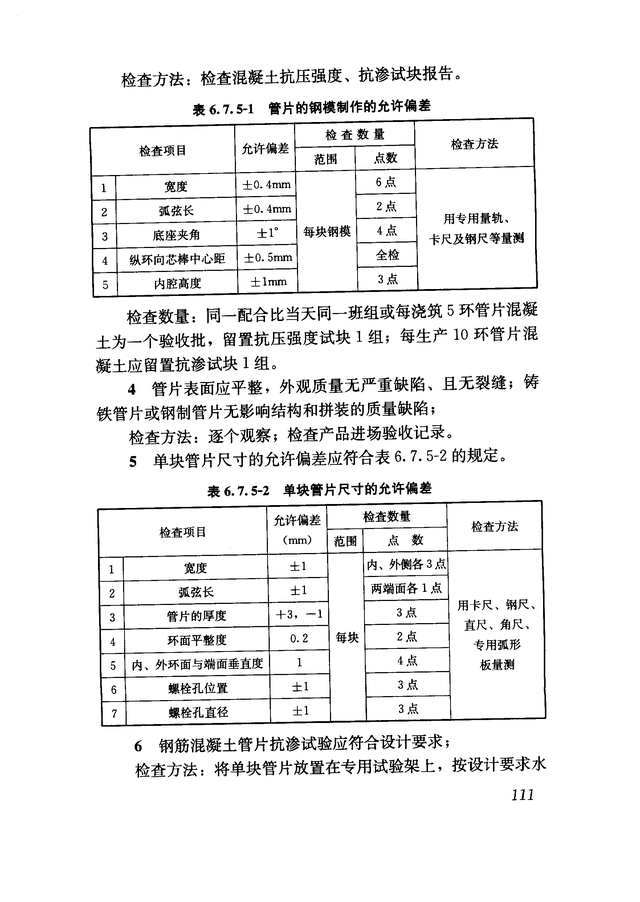

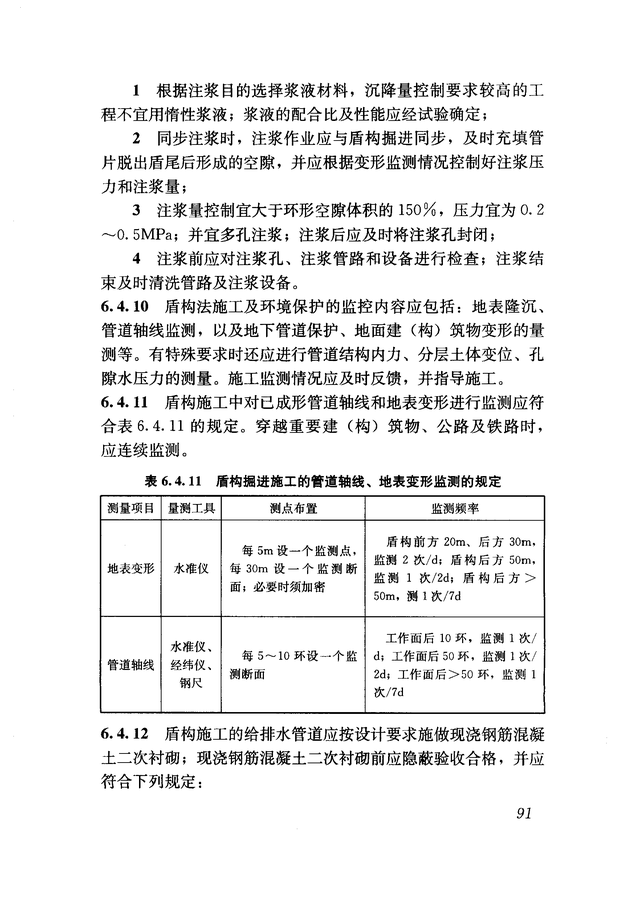

64 盾构

65浅埋暗挖

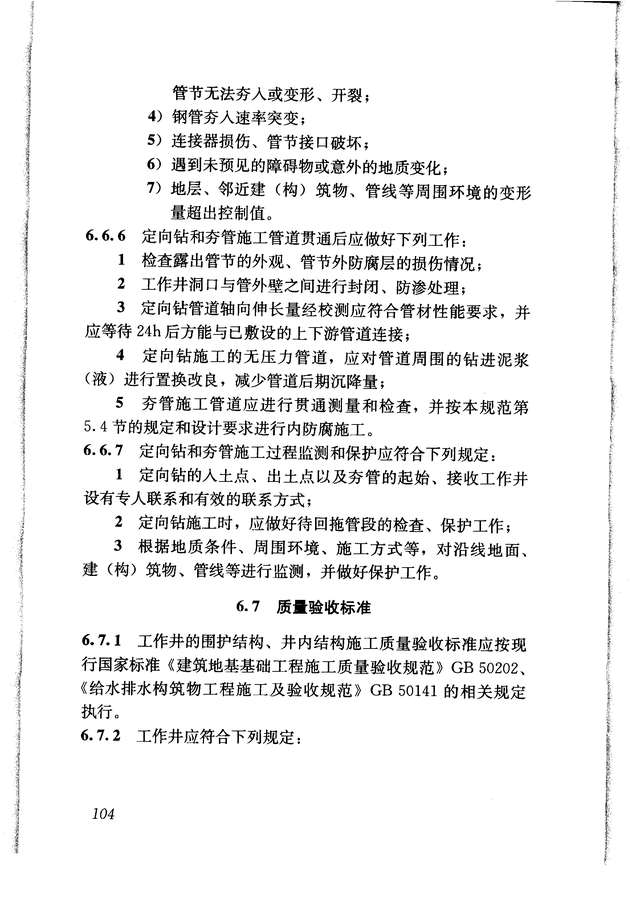

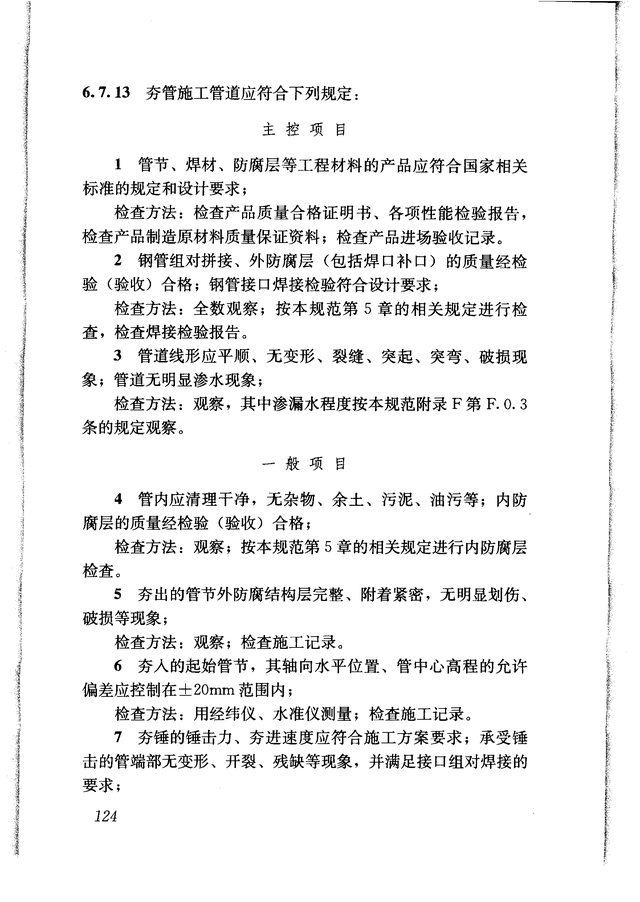

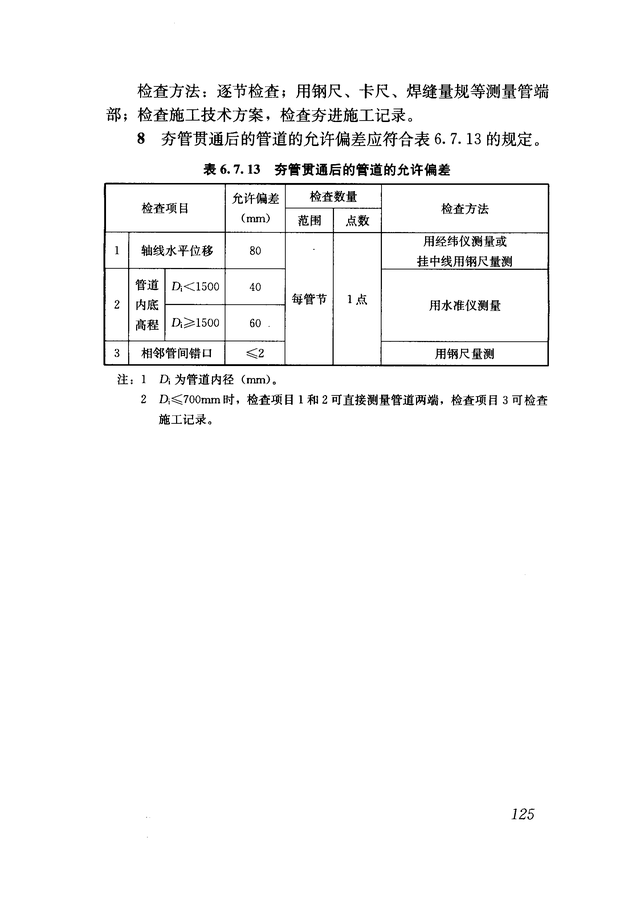

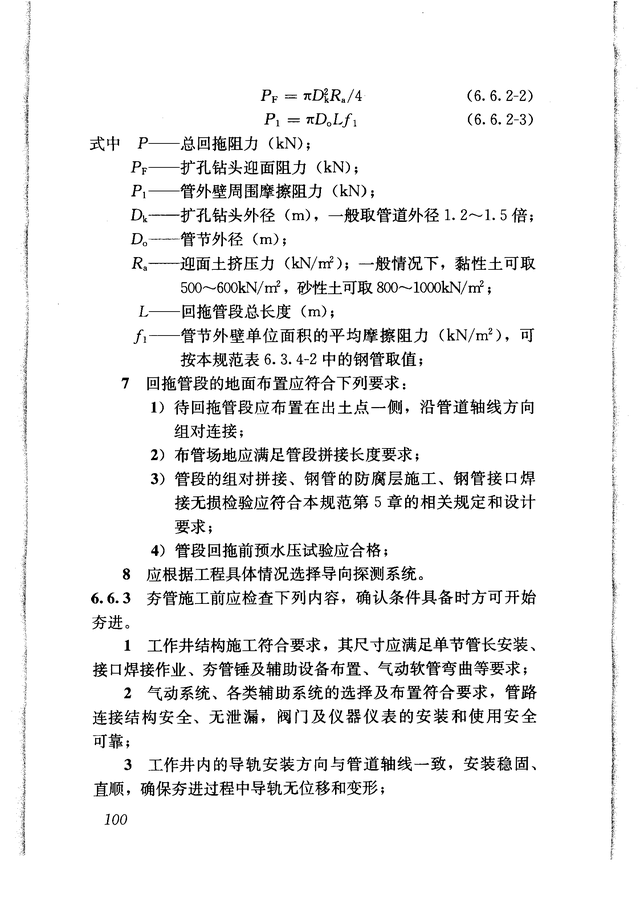

66 定向钻及夯管

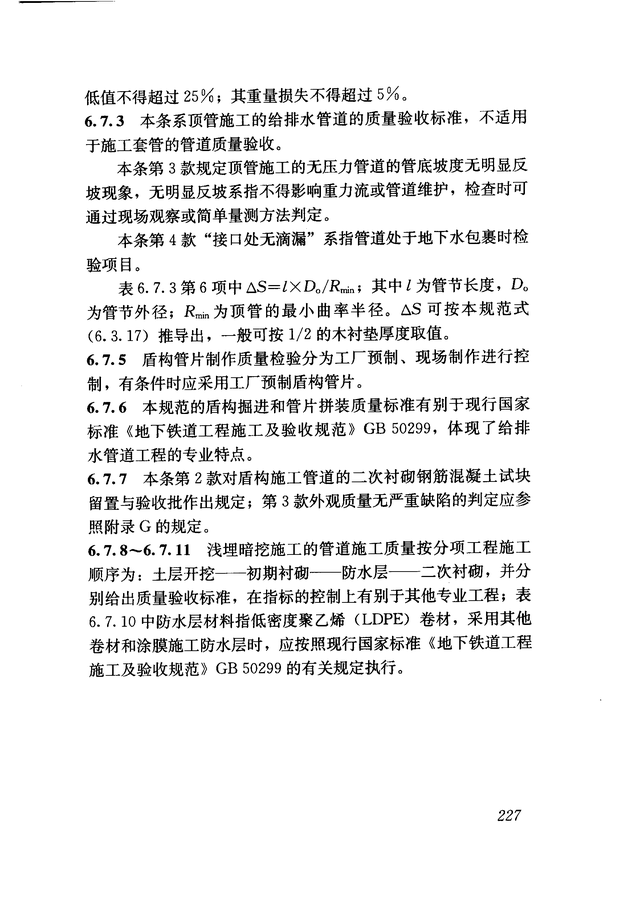

67质量验收 标准

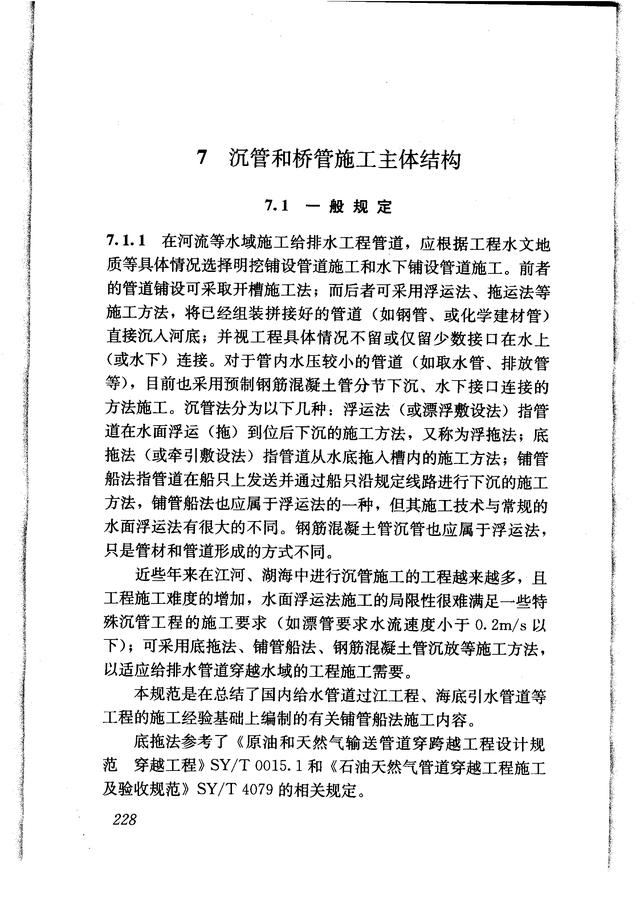

7沉管和桥管施工主体结构

71 一般规定

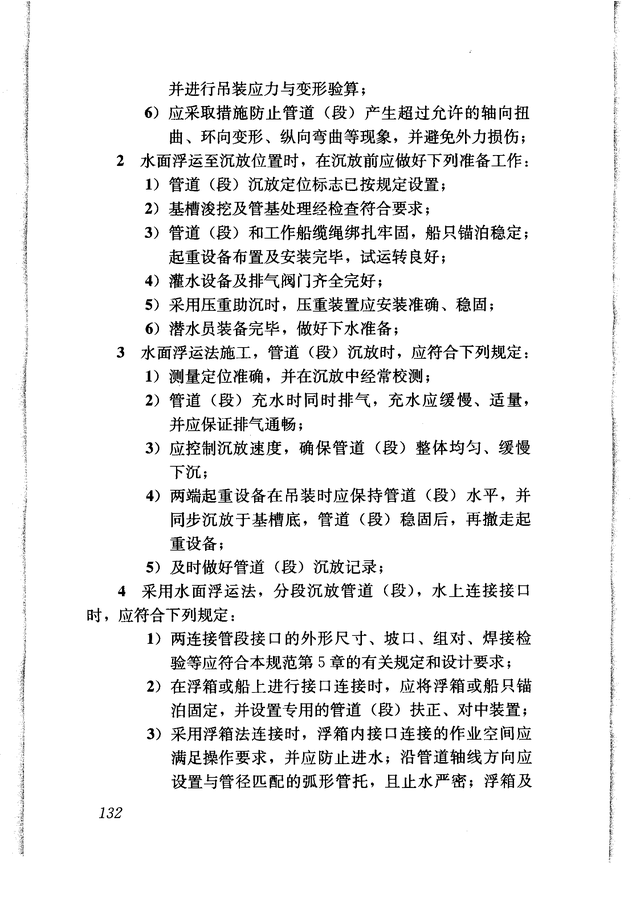

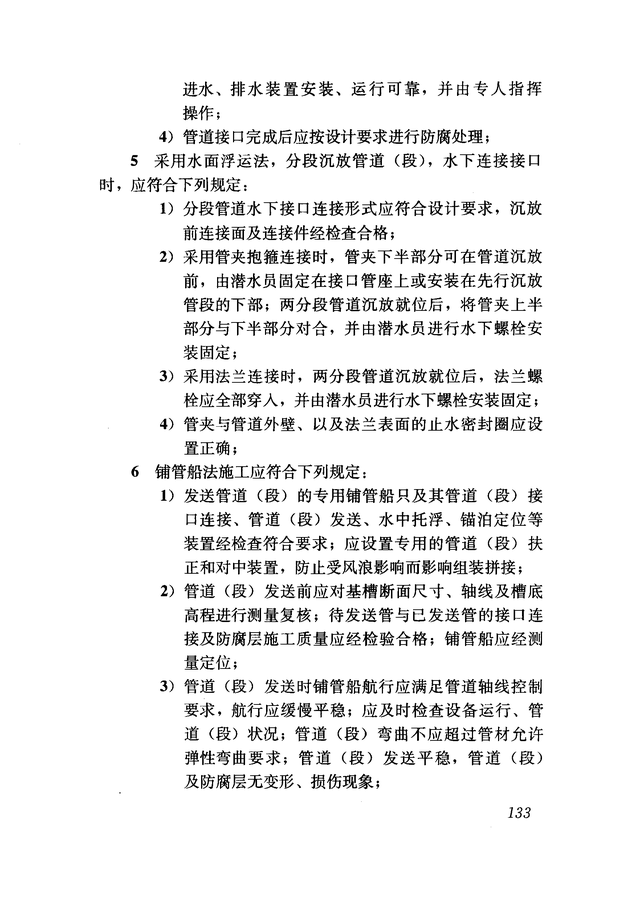

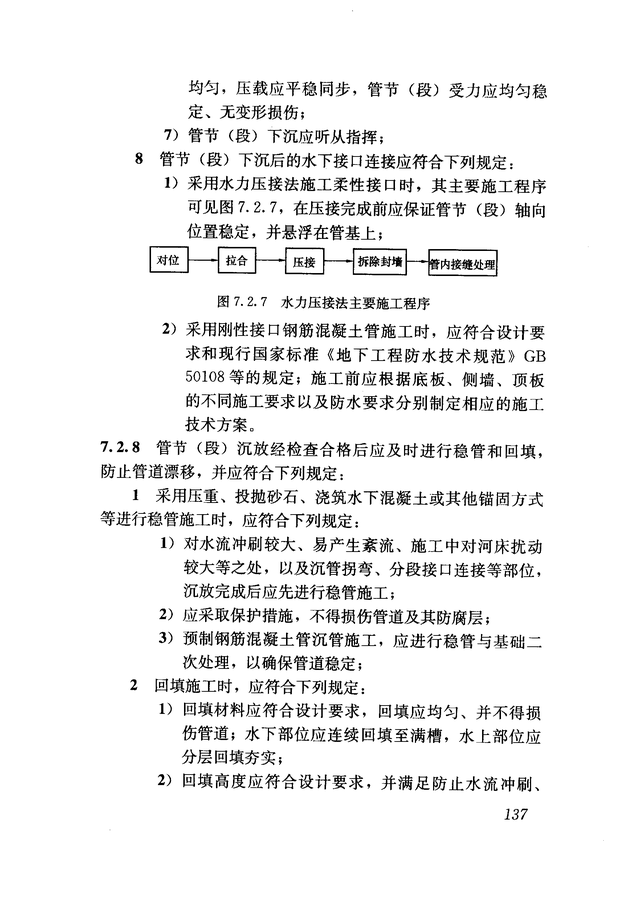

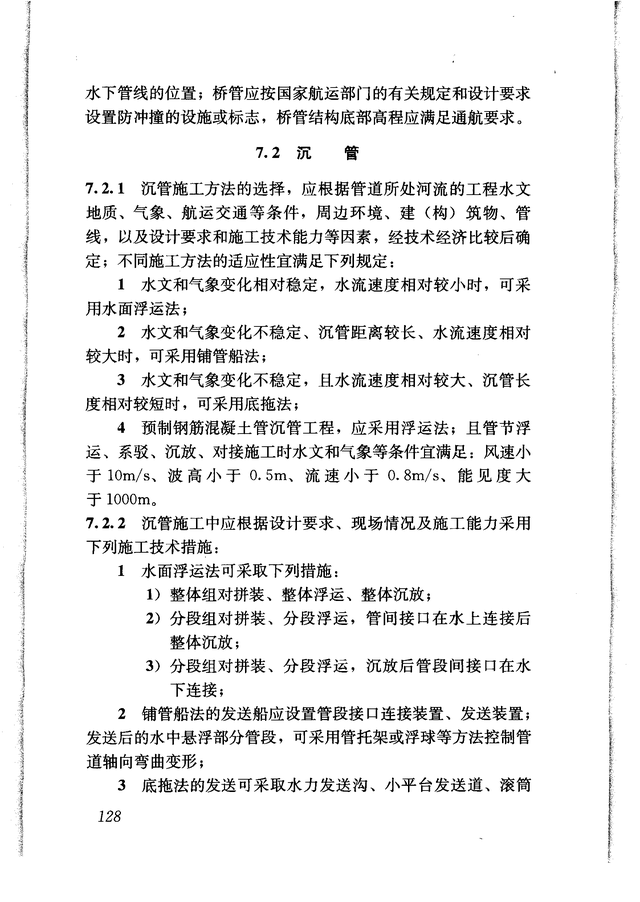

72 沉管

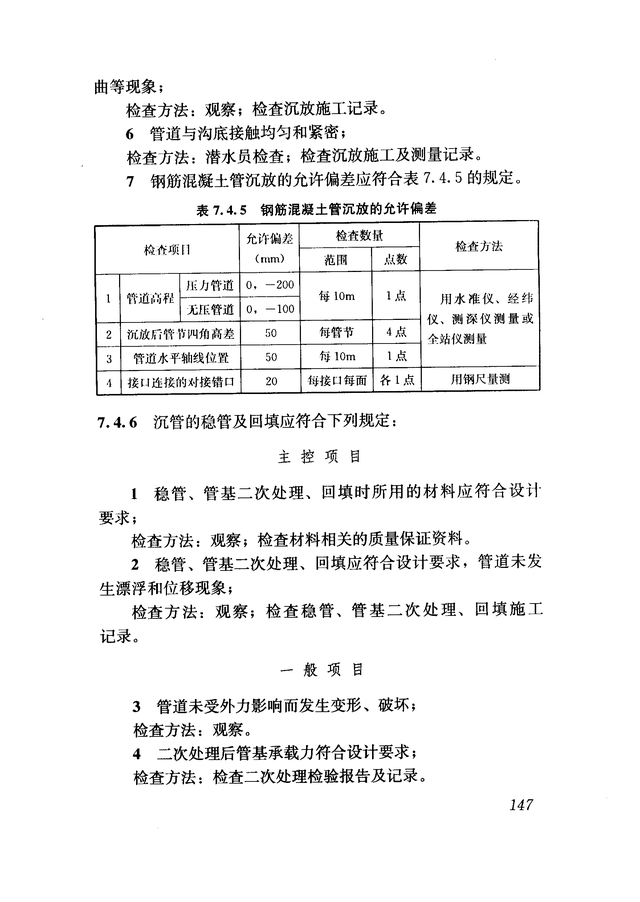

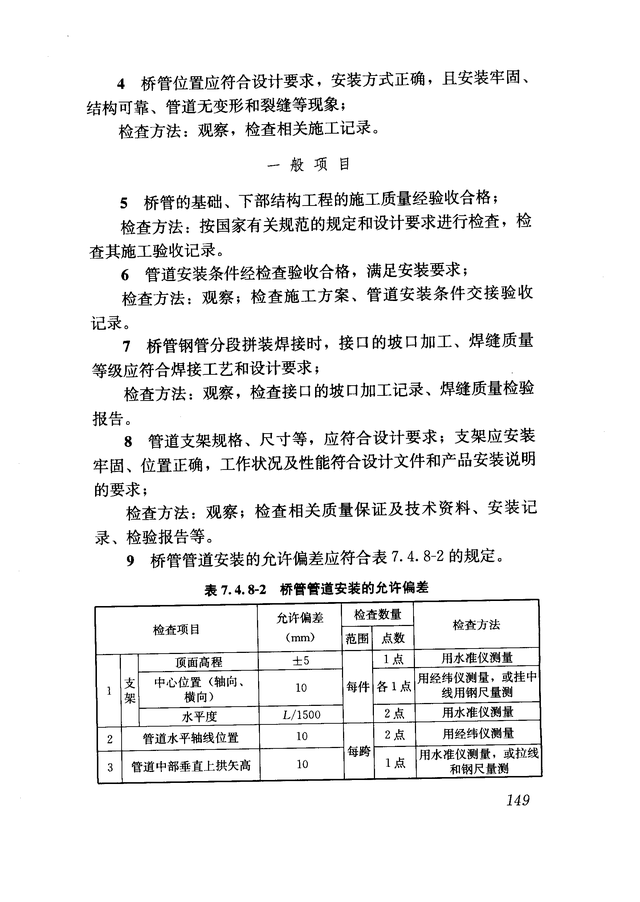

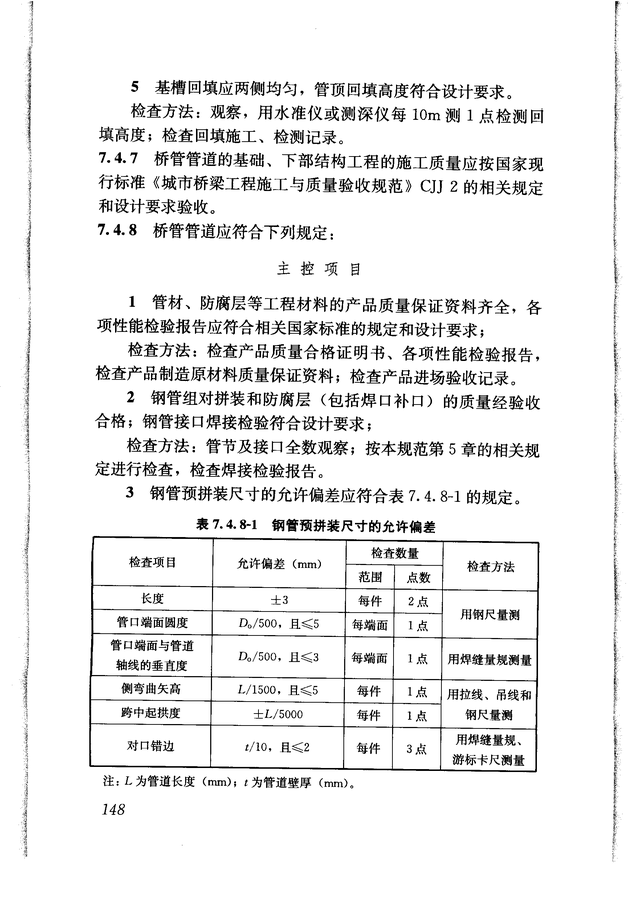

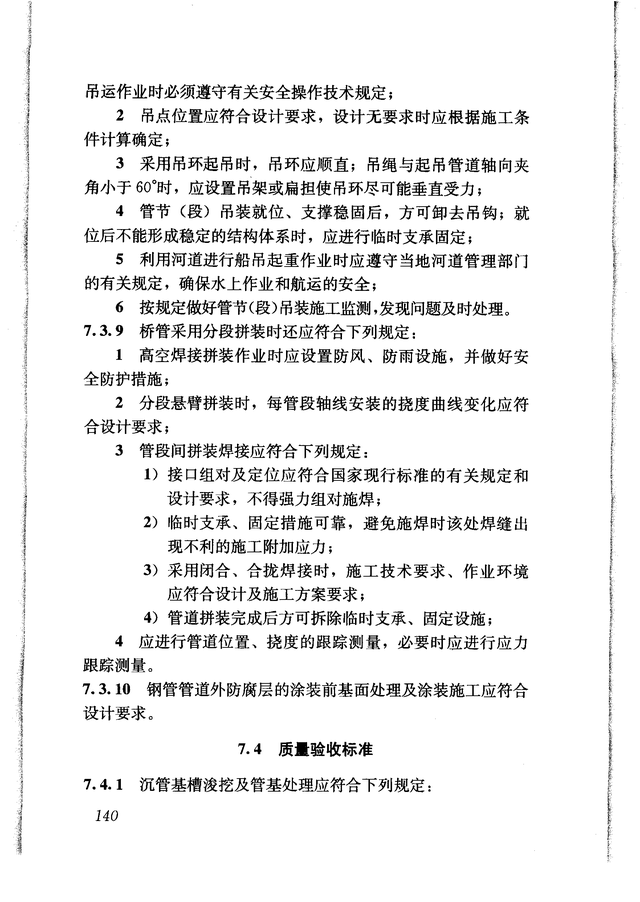

73 桥管

74质量验收标准

8管道附属构筑物

81一般规定

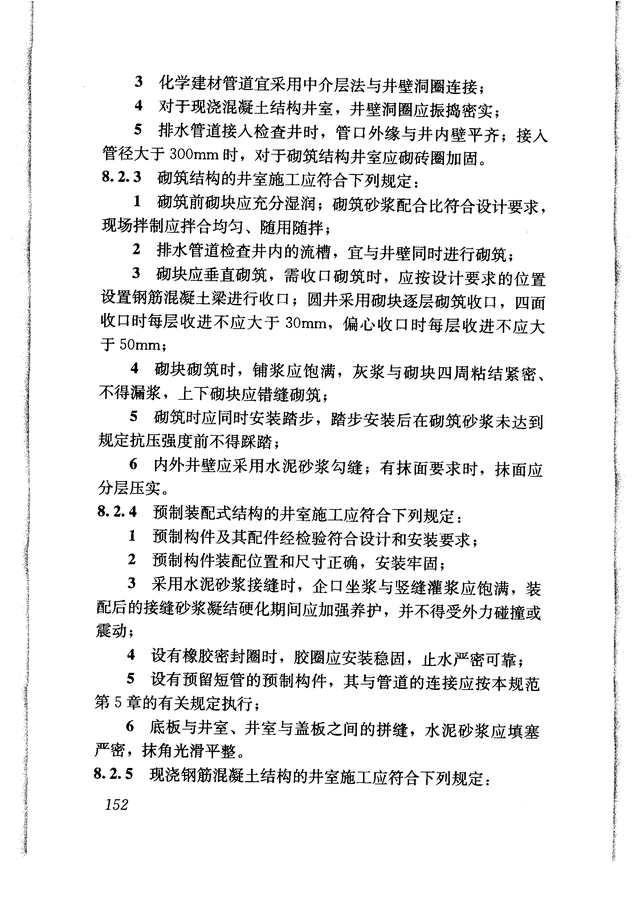

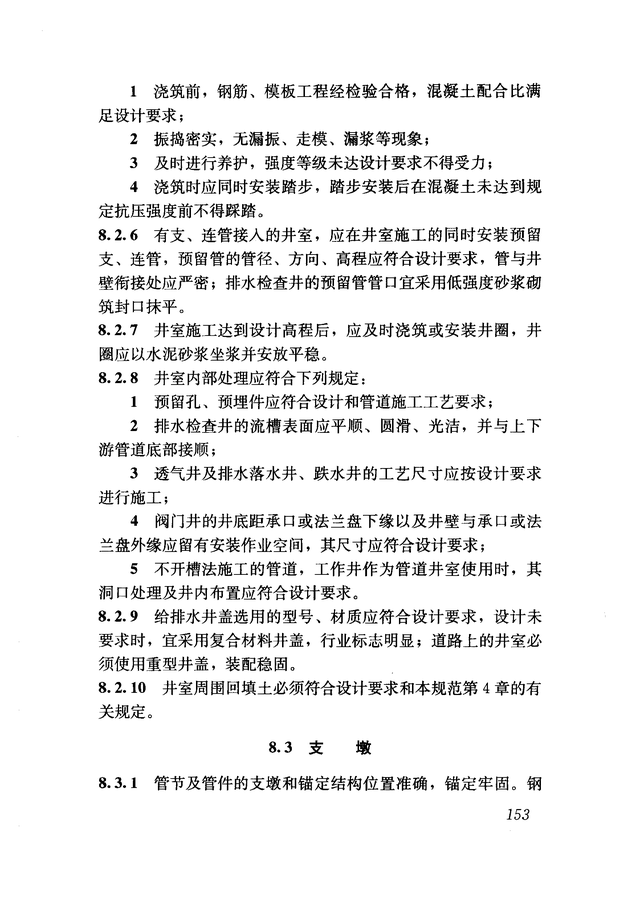

82 井室

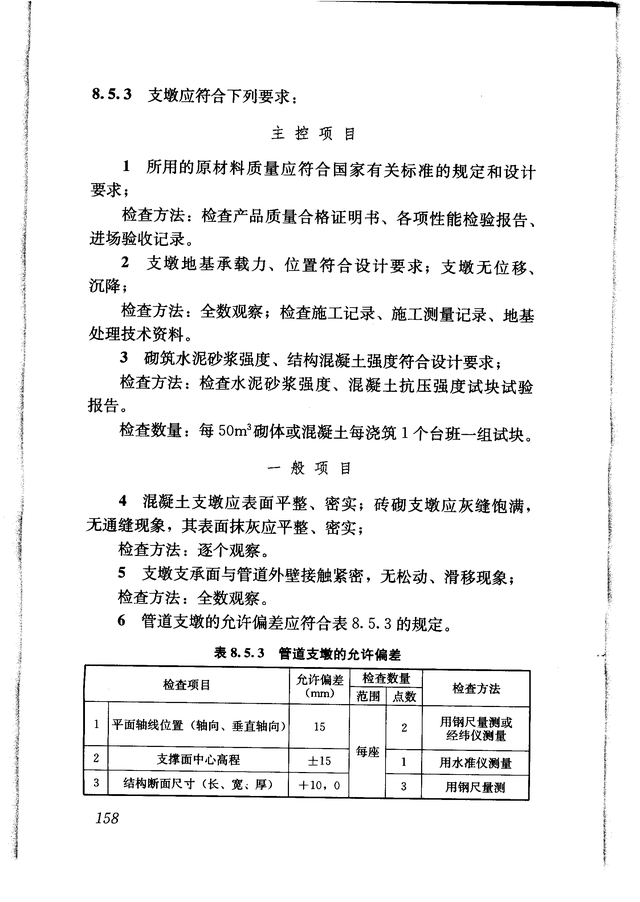

83 支墩

84 雨水口

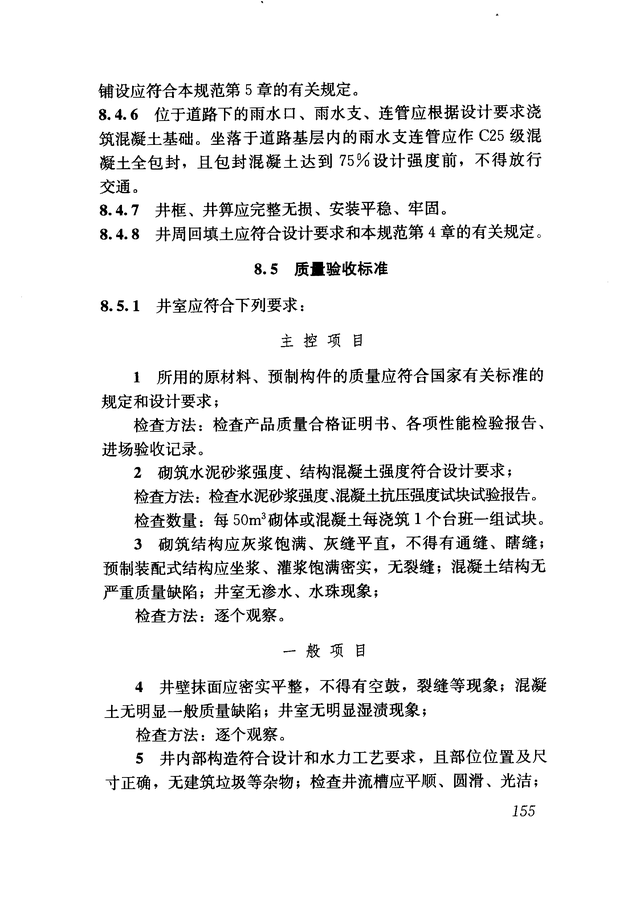

85 质量验收标准

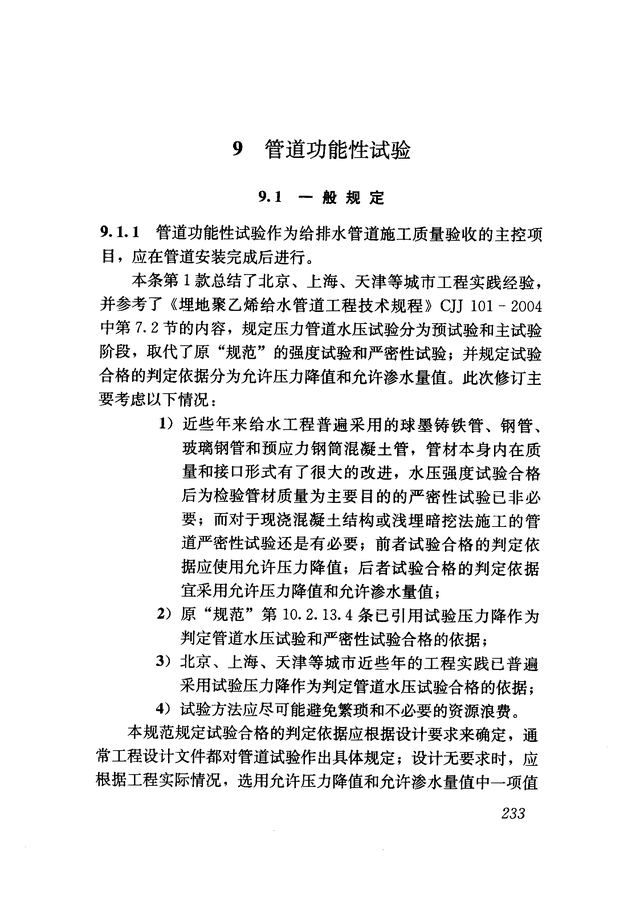

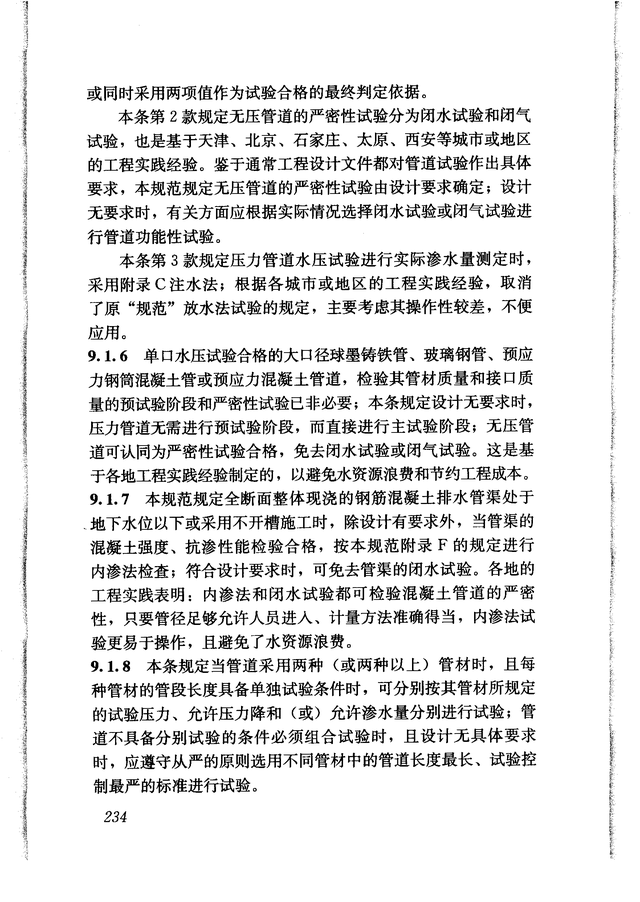

9管道功能性试验

91 -般规定

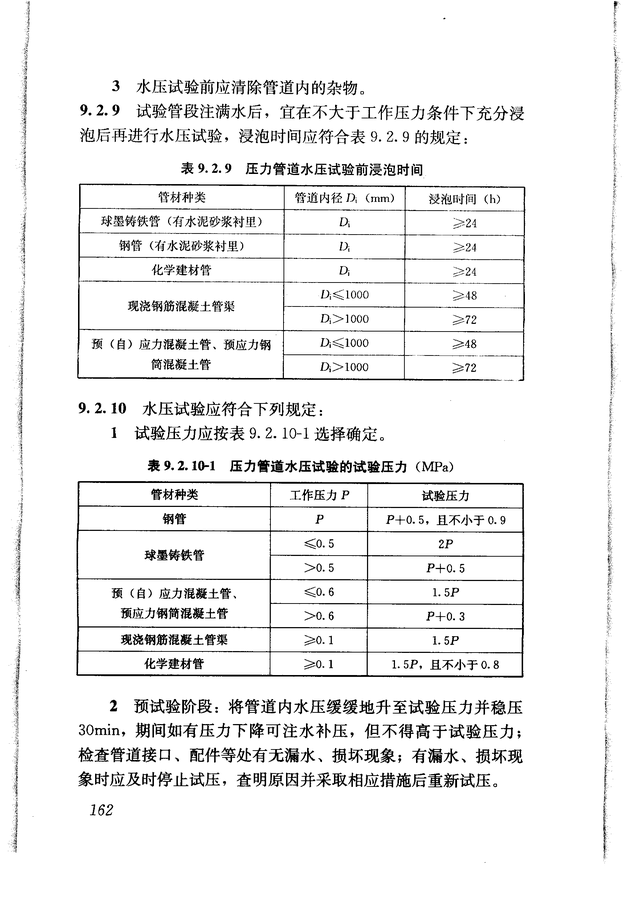

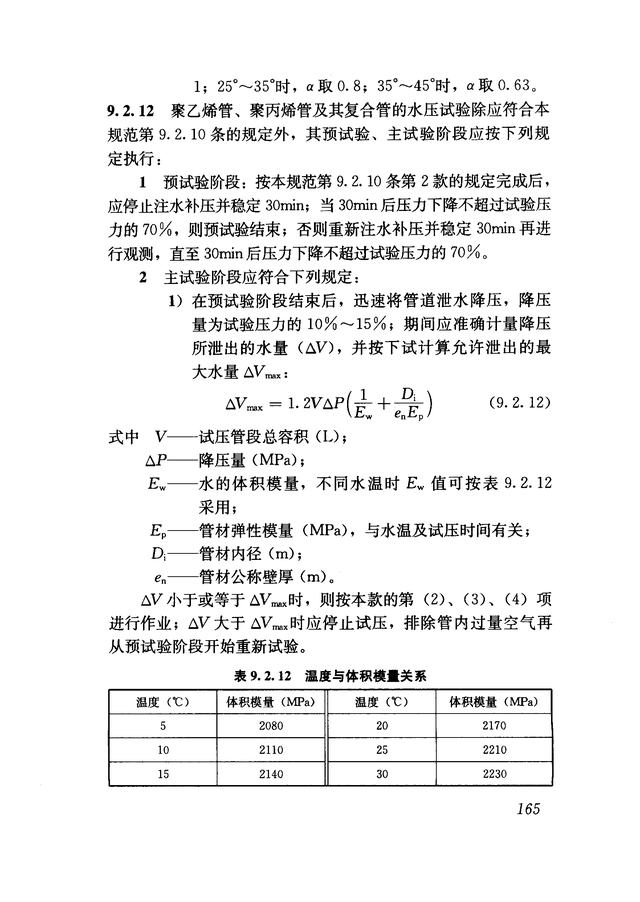

92 压力管道水压试验

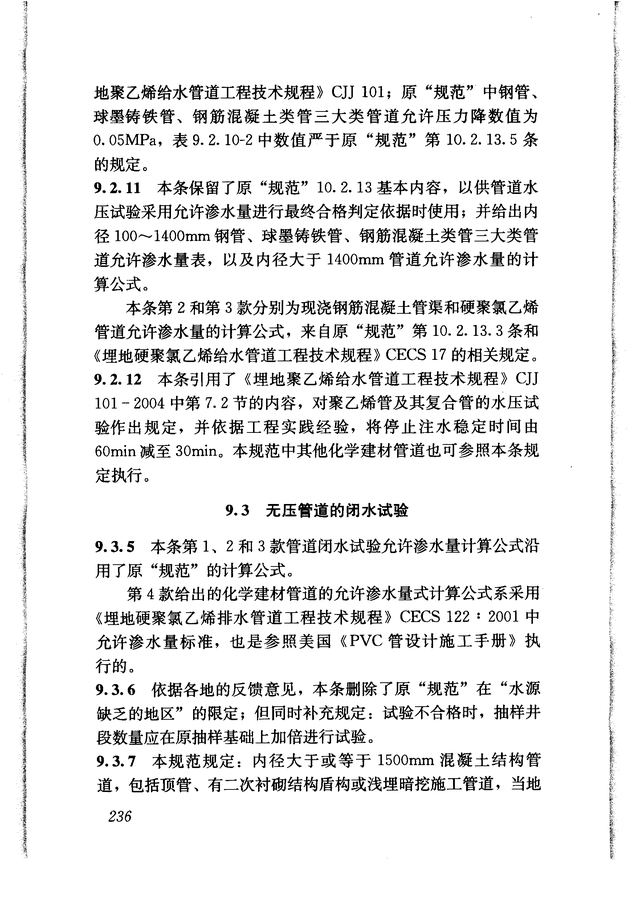

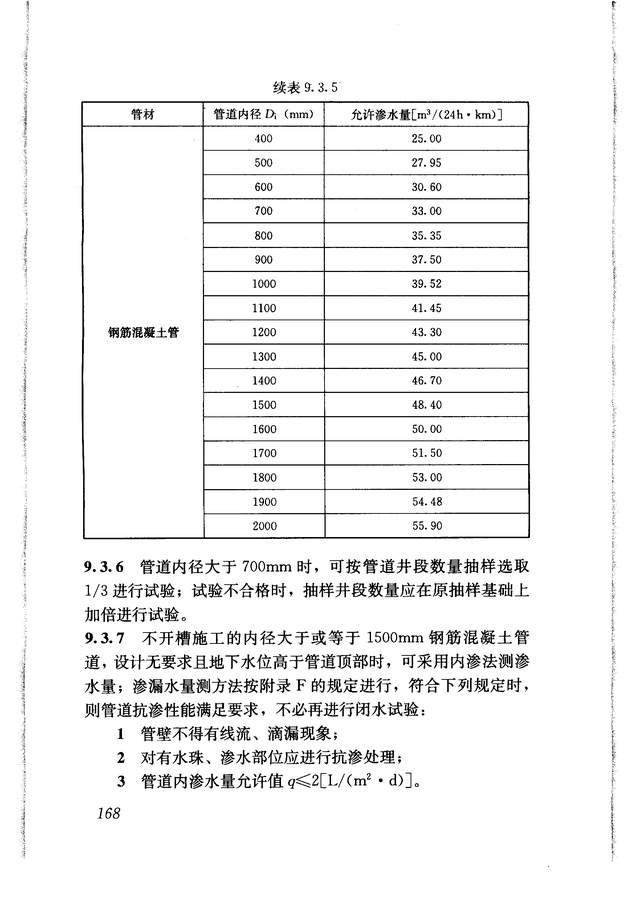

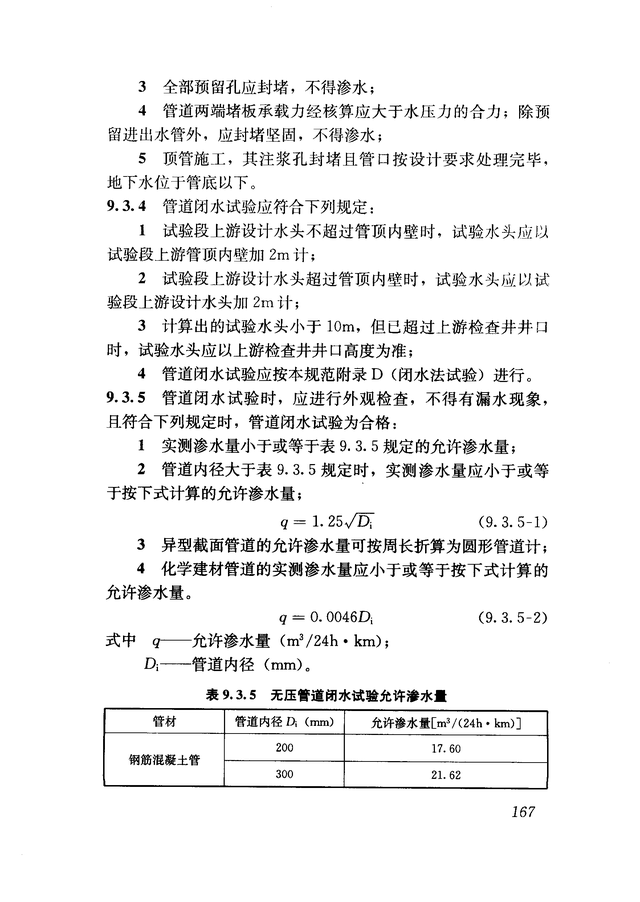

93无压管道的闭水试验

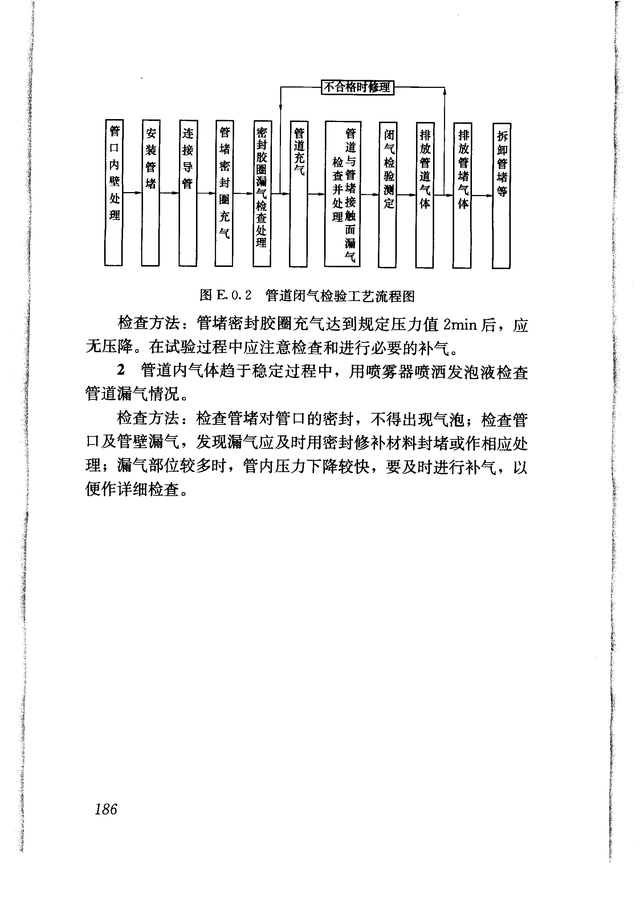

94无压管道 的闭气试验

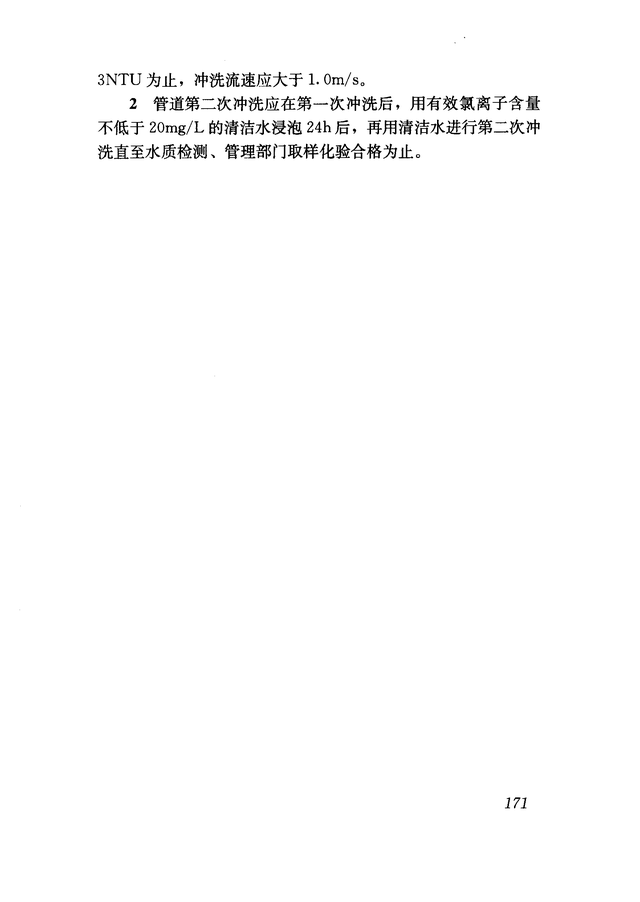

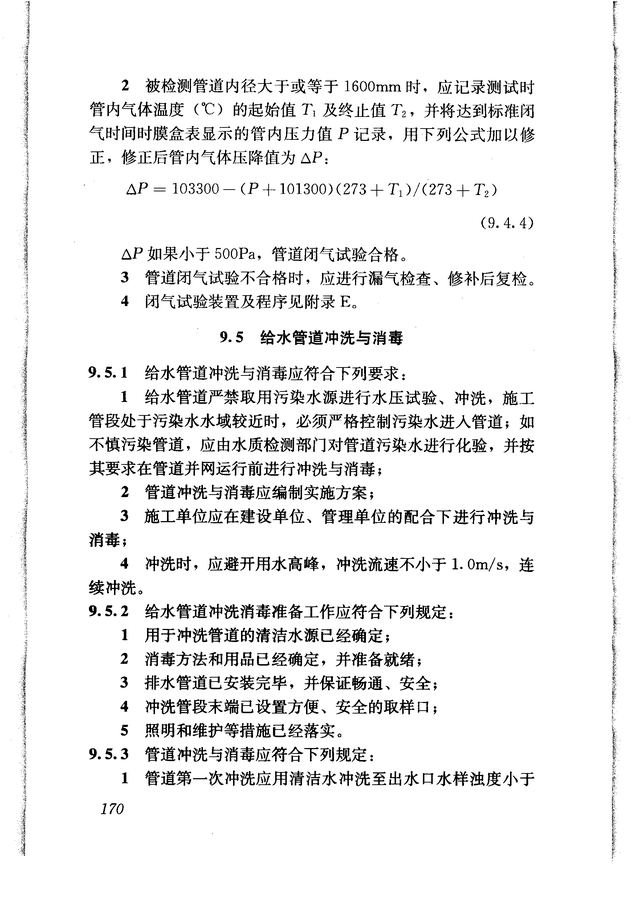

95给水 管道冲洗与消毒

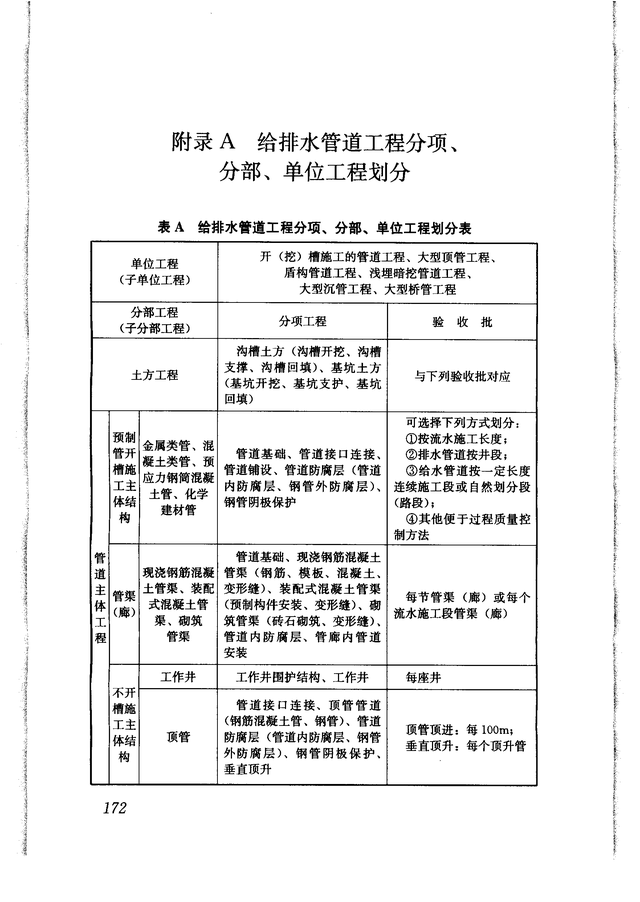

附录A给排水管道 [程分项、分部、单位工程划分

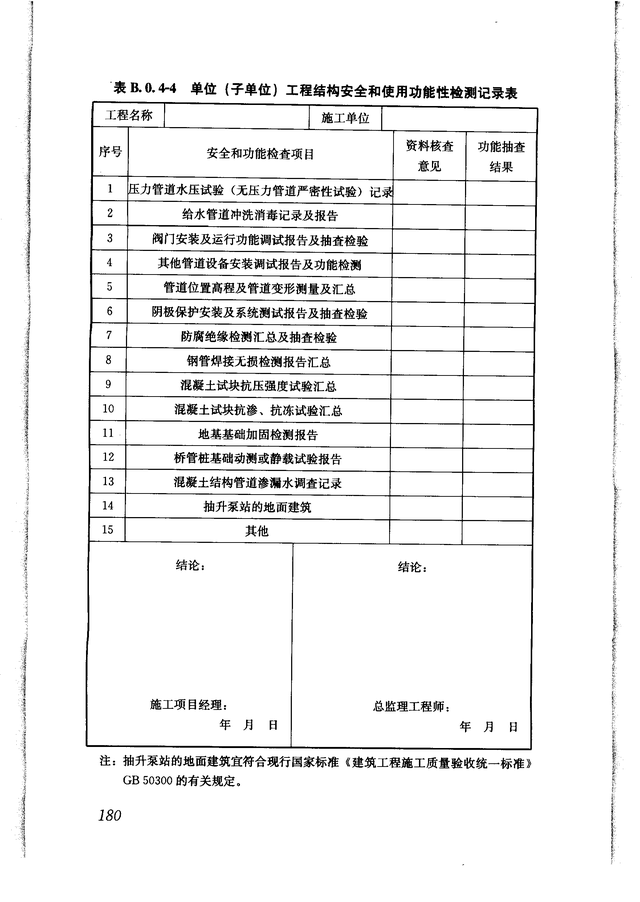

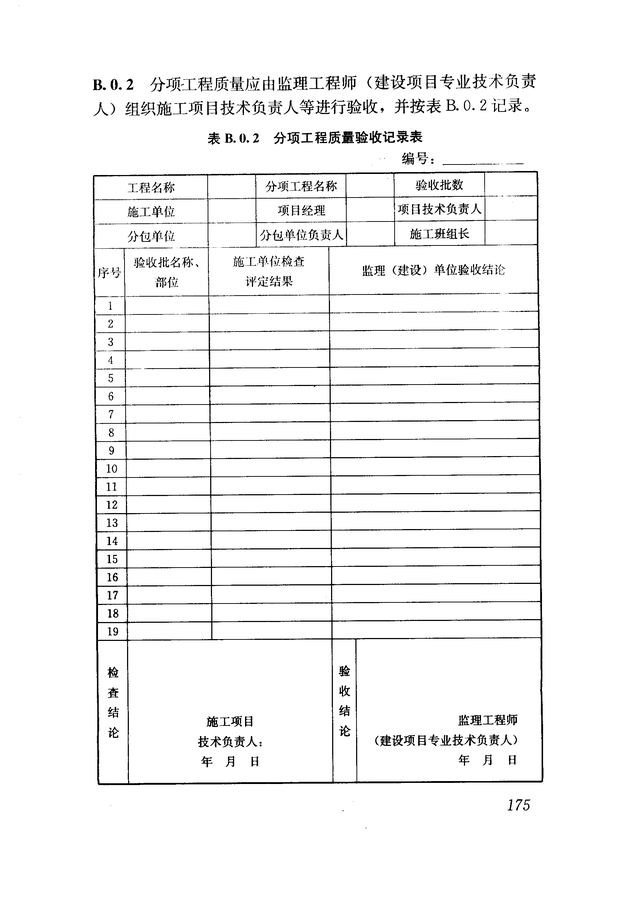

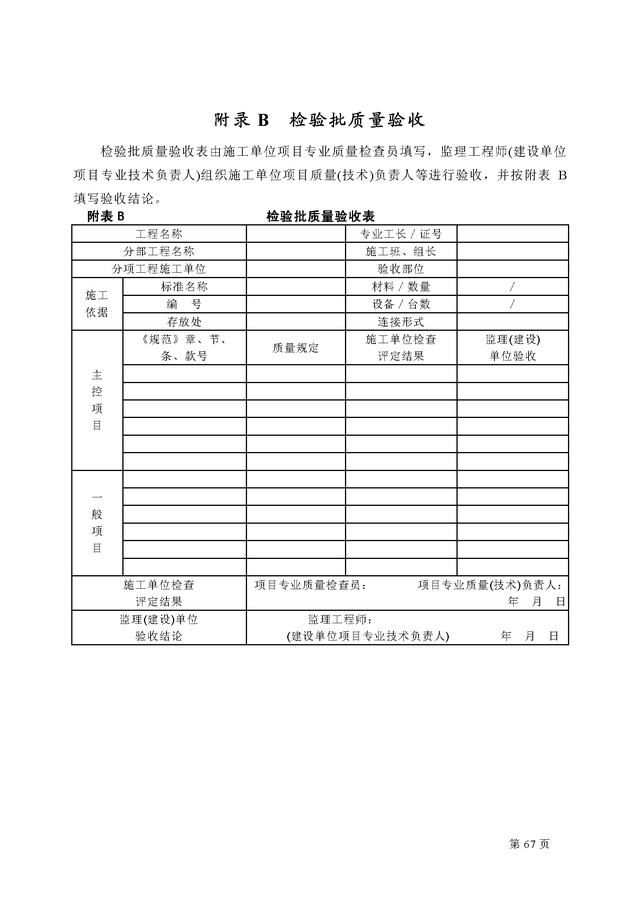

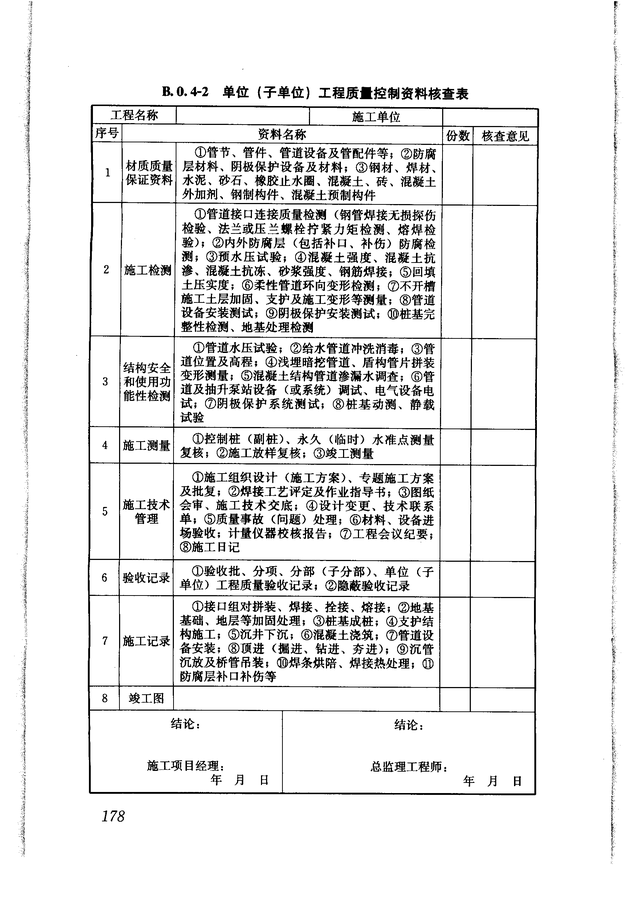

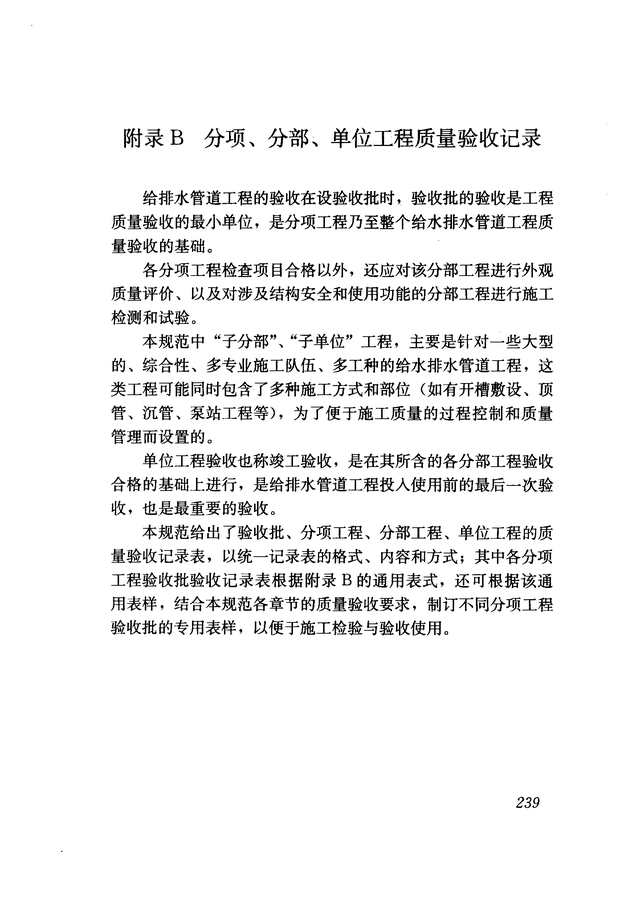

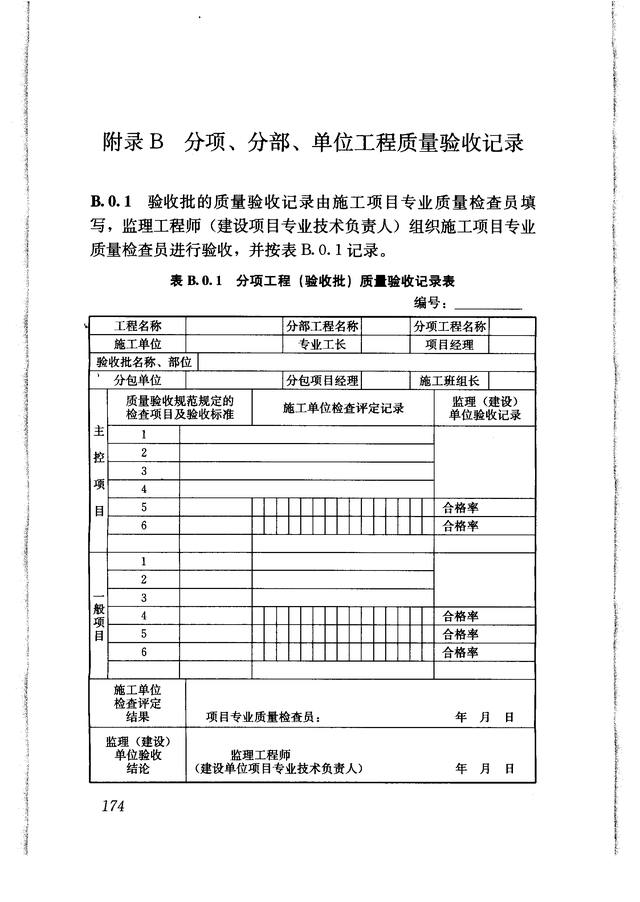

附录B分项、分部、单位工程质量验收记录

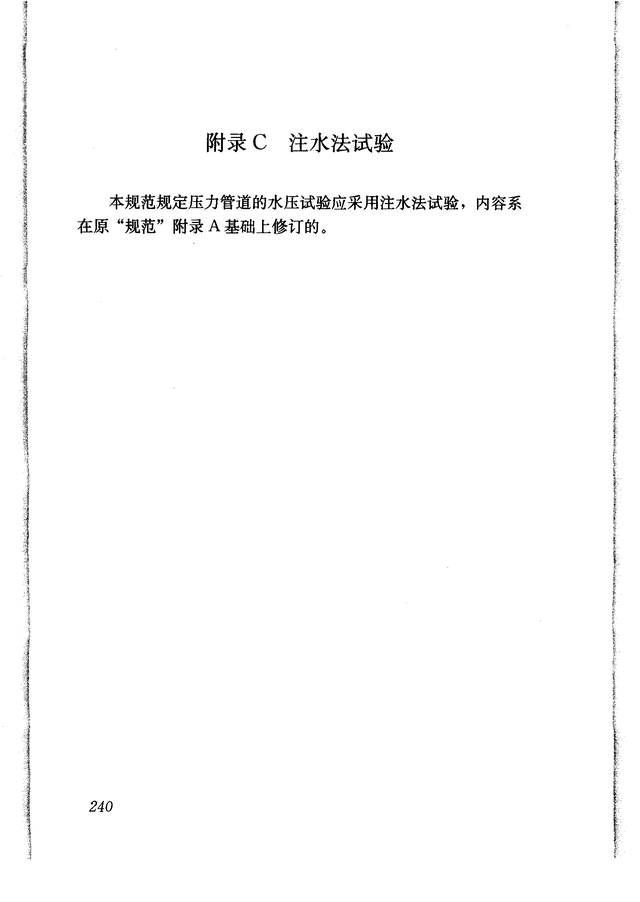

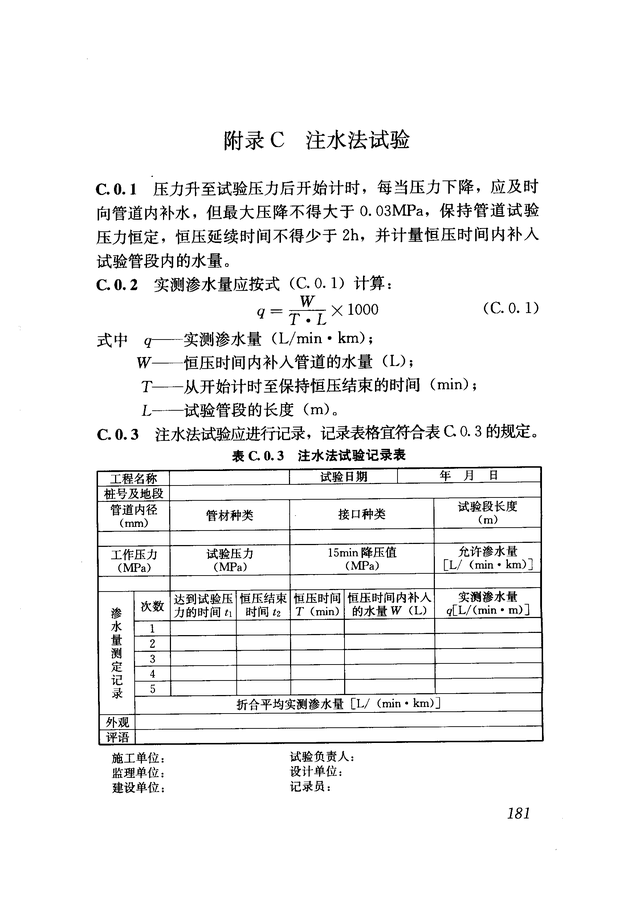

附录C注水法试验

附录D闭水法试验

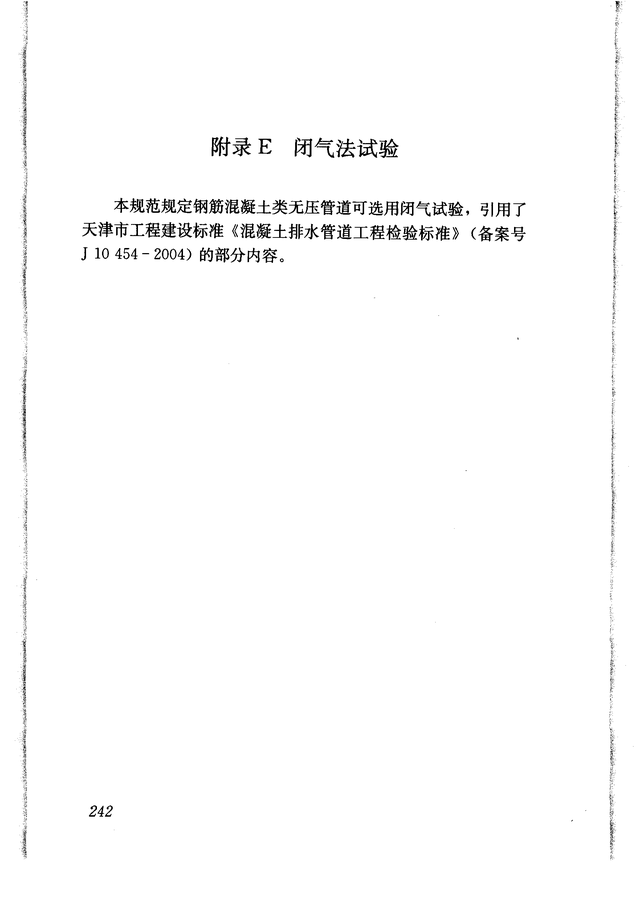

附录E闭气法试验

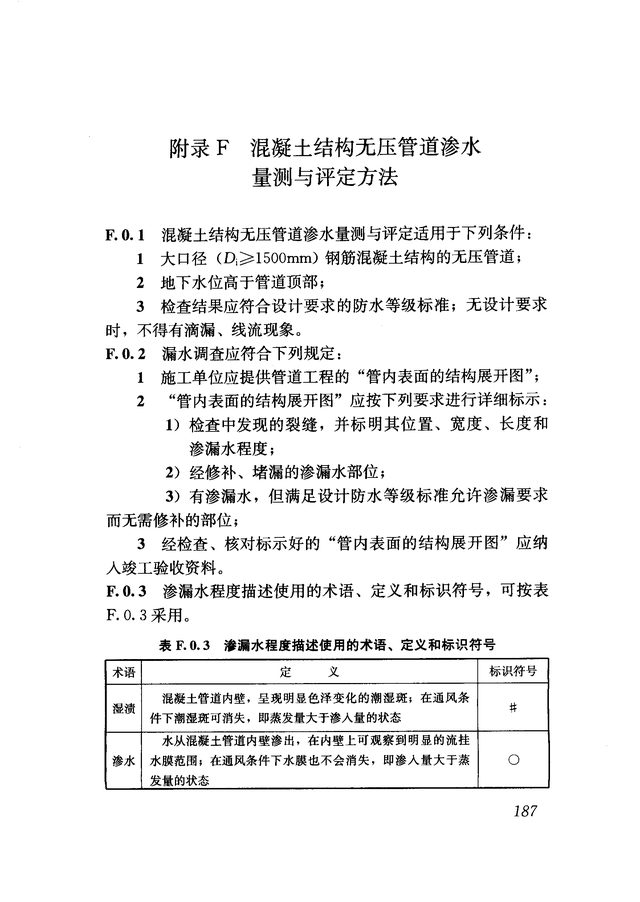

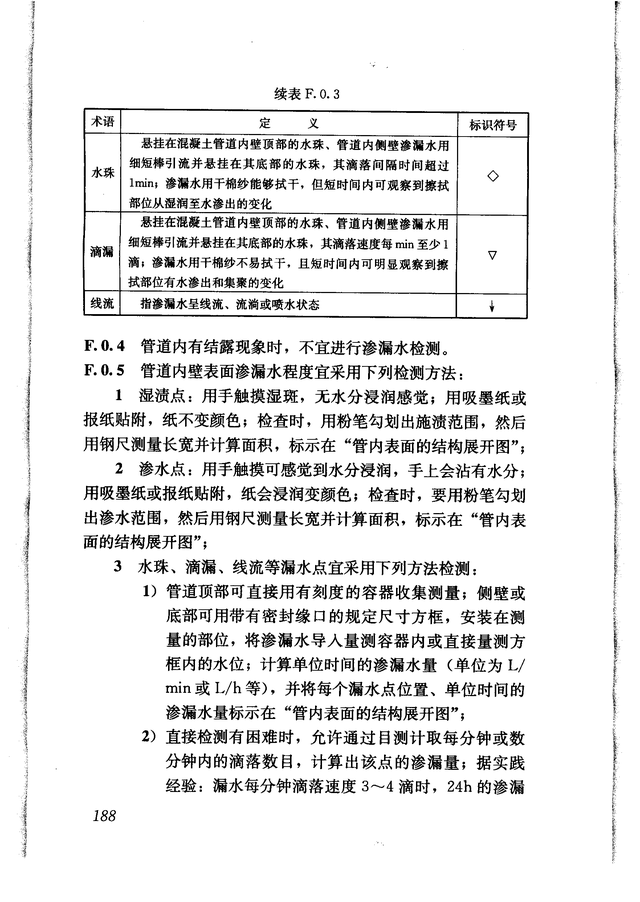

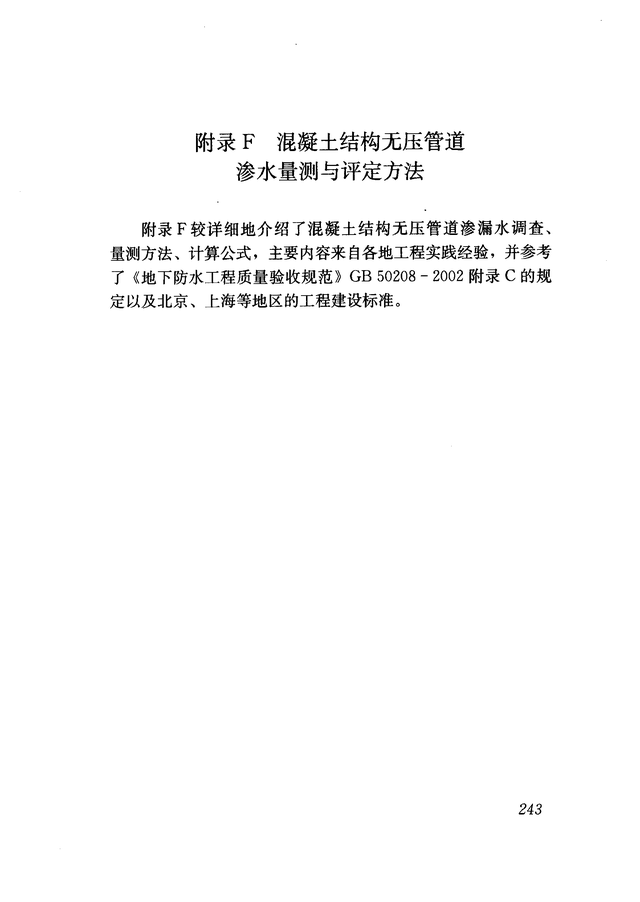

附录F混凝土结构无压管道渗水量测与评定方法

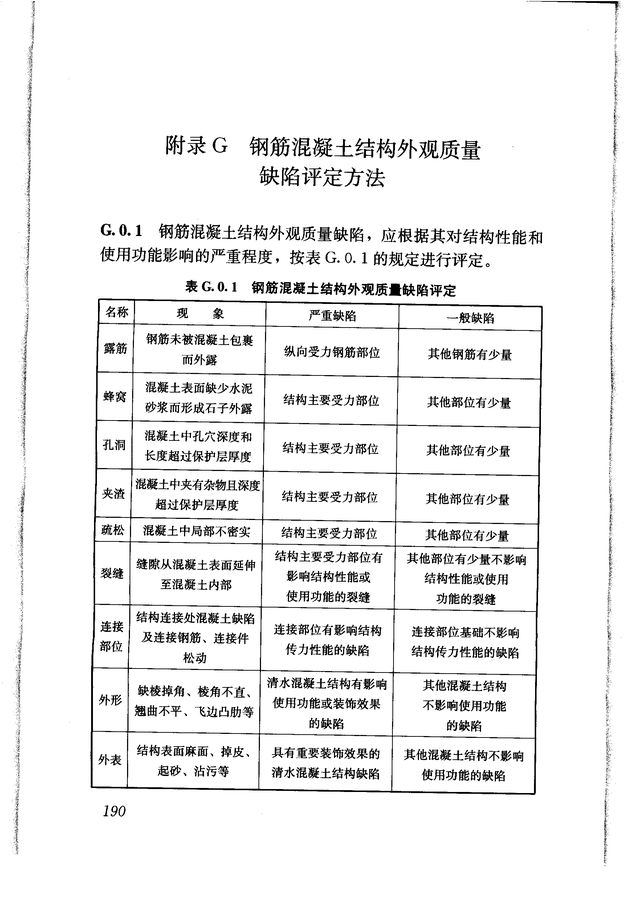

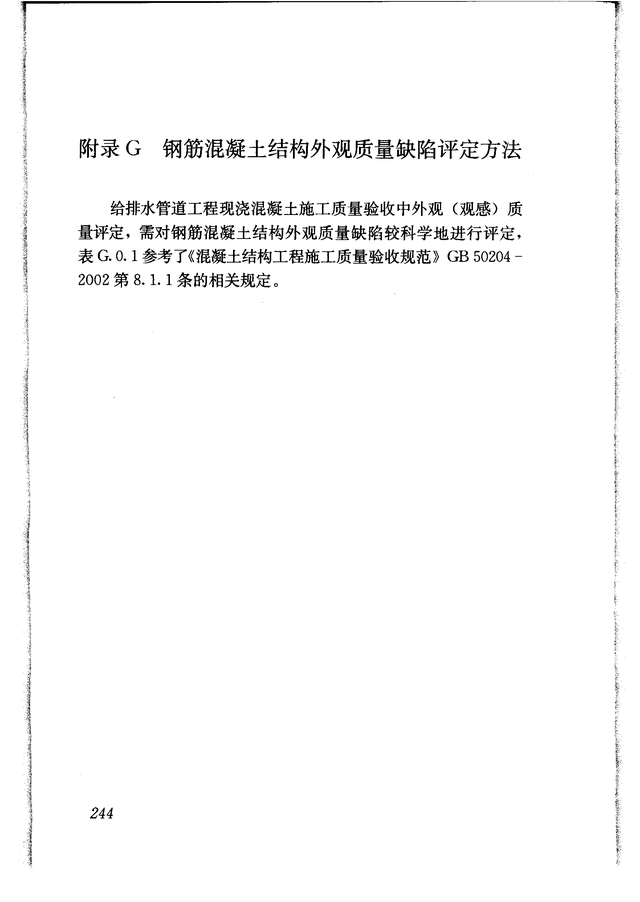

附录G钢筋混凝 土结构外观质量缺陷评定方

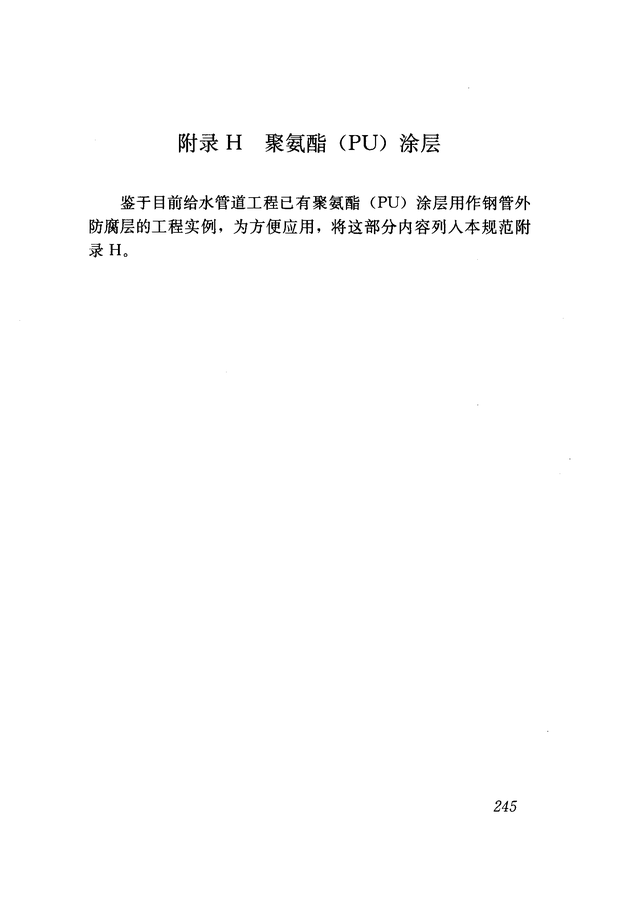

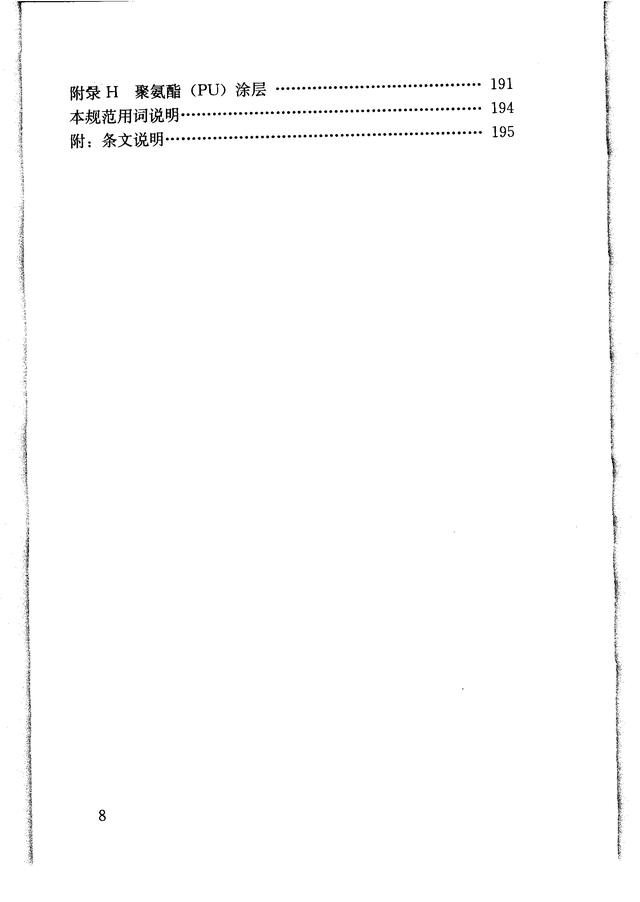

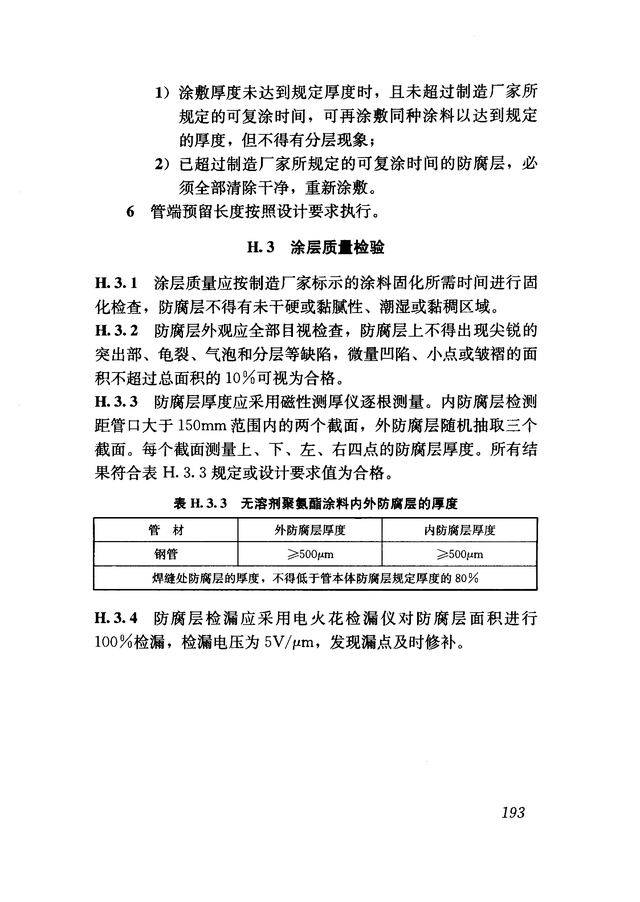

附录H聚氨酯 (PU)涂层

本规范用词说明
